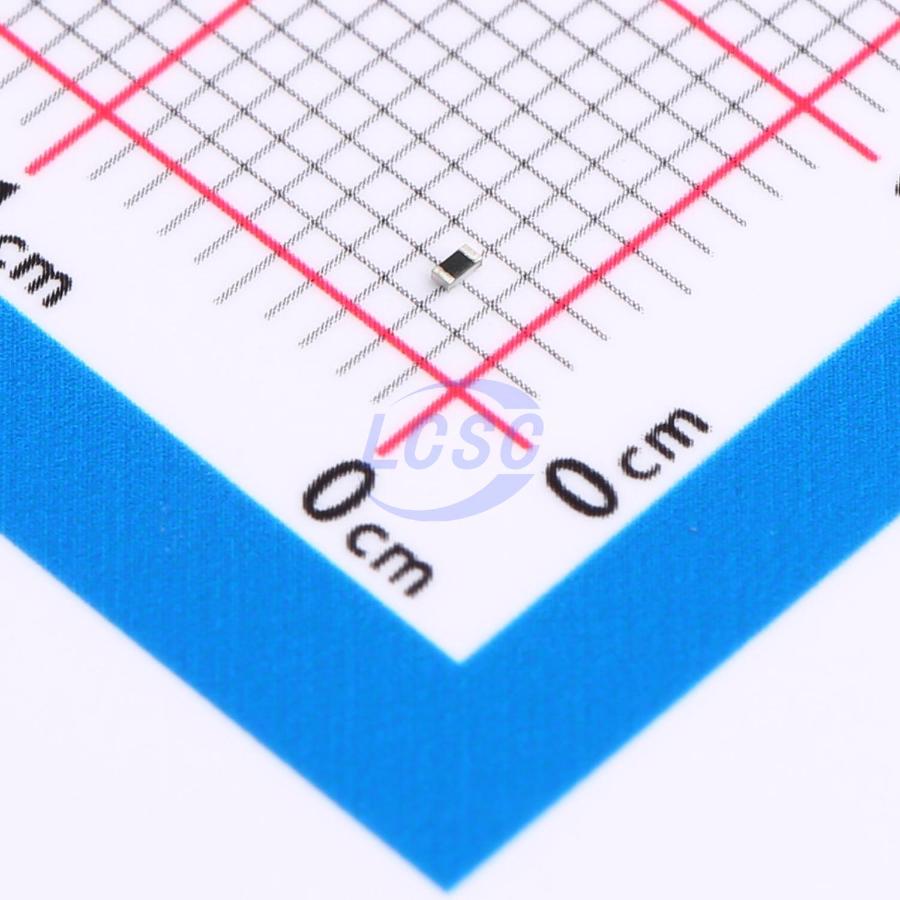

Резистор Bourns CR0402-JW-103-G — толстопленочный чип-резистор 0402 сопротивлением 10 кОм с допуском ±5%, выпускаемый для поверхностного монтажа. Номинальная мощность 1/16 Вт (0,063 Вт) при 70 °C ограничивает применение в цепях с малыми токами. Максимальное рабочее напряжение 50 В определяет верхний предел использования в низковольтных схемах.
Компактные размеры 1,00 × 0,50 × 0,35 мм позволяют разместить резистор на плотно расположенных платах. Температурный коэффициент ±200 ppm/°C обеспечивает стабильность сопротивления в диапазоне от −55 до +155 °C. Выводы с трёхслойным гальваническим покрытием (никель, барьер) содержат олово без свинца, что соответствует требованиям RoHS.
Сопротивление изоляции не менее 1 ГОм и диэлектрическая прочность свыше 100 В гарантируют безопасность при работе с повышенными напряжениями. Компонент прошёл испытания на изгиб, тепловой удар и влагостойкость, что обеспечивает надёжность в промышленных условиях.
Основные характеристики
Сопротивление 10 кОм с допуском ±5%, номинальная мощность 1/16 Вт, максимальное рабочее напряжение 50 В. Диапазон рабочих температур от −55 до +155 °C, температурный коэффициент ±200 ppm/°C.
Где применяется
- Чувствительные аналоговые схемы: резисторы обратной связи в операционных усилителях и прецизионных усилителях.
- Цепи делителя напряжения: согласование диапазонов сигналов для входов микроконтроллеров и АЦП.
- Схемы стабилизации смещения: установление рабочей точки в усилителях и компараторах.
- Цифровые входы: подтягивающие и стягивающие резисторы в логических цепях и интерфейсах.
Специалисты компании подберут резистор с требуемыми параметрами, предложат аналог и определят сроки доставки. Заявку отправьте на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
Вопросы по подбору, замене и рекламациям — на micro@tkasiatorg.ru.
