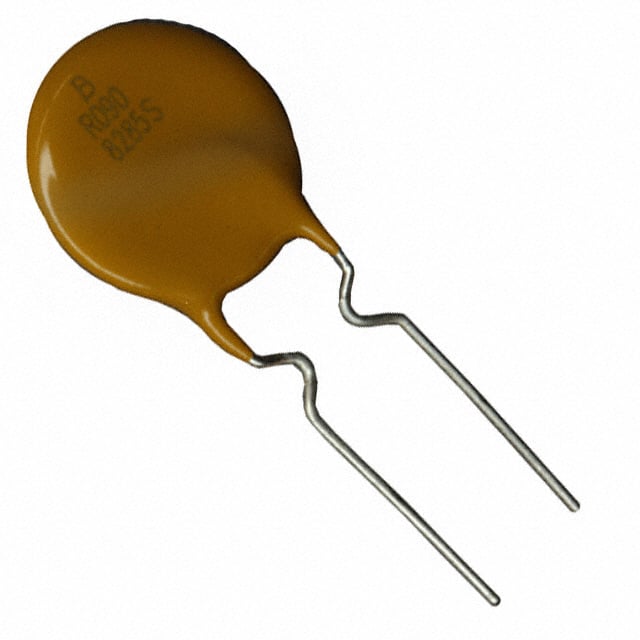

Резистор Bourns MF-R090 — самовосстанавливающийся предохранитель из серии MF (polymeric PTC thermistor) конструкции выводной монтаж с радиальным расположением контактов. Компонент срабатывает при превышении тока 1.8 А и имеет номинальное напряжение 60 В, максимальный пропускаемый ток составляет 40 А. В режиме нормальной работы начальное сопротивление находится в пределах 0.14—0.31 Ом, что гарантирует минимальные потери мощности в цепи. При срабатывании предохранителя сопротивление возрастает до 0.47 Ом и выше, что прерывает прохождение тока через защищаемую цепь.
Время срабатывания при пятикратном превышении номинального тока составляет 7.2 секунды, что обеспечивает защиту от кратковременных импульсных перегрузок и срабатывает только при длительных перегрузках или коротких замыканиях. Компонент работает в диапазоне температур от минус 40 до плюс 85°C при хранении и эксплуатации. Температура корпуса при срабатывании может достичь 125°C, что является нормальным режимом функционирования и не указывает на неисправность.
Самовосстанавливающийся принцип действия позволяет предохранителю вернуться в исходное состояние после устранения причины перегрузки, что отличает его от традиционных плавких предохранителей, требующих замены. Радиальная конструкция корпуса диаметром 11.7 мм с шагом выводов 5.1 мм позволяет устанавливать компонент на стандартные печатные платы. Выводы из припоя на медной подложе обеспечивают надёжное соединение. Компонент сертифицирован агентствами UL, CSA и TÜV для применения в потребительских и промышленных устройствах.
Основные характеристики
Самовосстанавливающийся предохранитель с током срабатывания 1.8 А, номинальным напряжением 60 В, максимальным током 40 А. Начальное сопротивление 0.14—0.31 Ом, время срабатывания 7.2 с при 5×Iном. Радиальный корпус, сертификация UL/CSA/TÜV, рабочий диапазон минус 40...плюс 85°C.
Где применяется
- Источники питания: защита вторичных цепей блоков питания и регуляторов напряжения от коротких замыканий
- Зарядные устройства: защита цепей питания аккумуляторов при неправильном подключении или перегрузке
- Промышленная автоматика: защита цепей управления и сигналов в контроллерах и датчиках
- Бытовая электротехника: защита двигателей, ТЭНов и других нагревательных элементов
