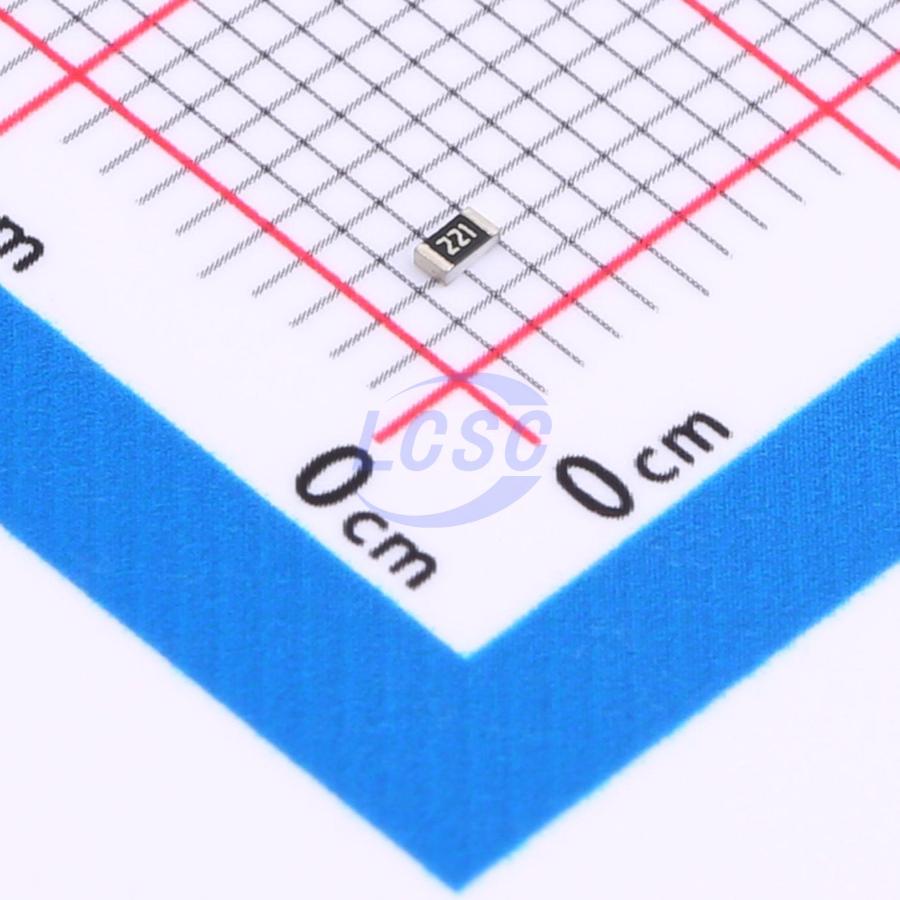

Резистор Bourns CR0603-JW-221-E — толстоплёночный чип-резистор для поверхностного монтажа в корпусе 0603. Номинальное сопротивление — 220 Ом с допуском ±5%, номинальная мощность рассеивания — 0,1 Вт (1/10 Вт).
Резистор входит в серию CR0603-JW, которая охватывает диапазон сопротивлений от 10 Ом до 10 МОм; конкретное исполнение JW-221 задаёт значение 220 Ом. Температурный коэффициент сопротивления составляет ±200 ppm/°C, а рабочий диапазон температур — от -55 до +155°C, что позволяет использовать компонент в схемах с повышенным тепловыделением или в условиях изменяющейся температуры окружающей среды.
Максимальное рабочее напряжение для серии — 75 В, кратковременная перегрузка допускается до 150 В. Корпус имеет размеры 1,60×0,80×0,45 мм с допуском ±0,10 мм по каждой стороне — стандартная геометрия типоразмера 0603, совместимая с посадочными местами большинства печатных плат.
Резистор соответствует требованиям RoHS и поставляется на ленте в катушке, что подходит для автоматизированного монтажа. Толстоплёночная технология изготовления обеспечивает стабильное сопротивление при серийном производстве и невысокую стоимость по сравнению с тонкоплёночными аналогами.
Основные характеристики
- Сопротивление: 220 Ом
- Допуск: ±5%
- Номинальная мощность: 0,1 Вт
- Температурный коэффициент: ±200 ppm/°C
- Рабочая температура: -55...+155°C
- Максимальное рабочее напряжение: 75 В
- Максимальное напряжение перегрузки: 150 В
- Корпус: 0603
- Габариты: 1,60×0,80×0,45 мм
- Соответствие: RoHS
- Упаковка: лента на катушке
Где применяется
- Бытовая электроника: применение в качестве ограничительных и подтягивающих резисторов в схемах общего назначения
- Промышленные контроллеры: работа в широком диапазоне температур благодаря расширенному температурному классу
- Источники питания и силовые цепи: использование там, где важен допустимый уровень рабочего напряжения
- Автоматизированное производство плат: поставка на катушке для конвейерного монтажа
