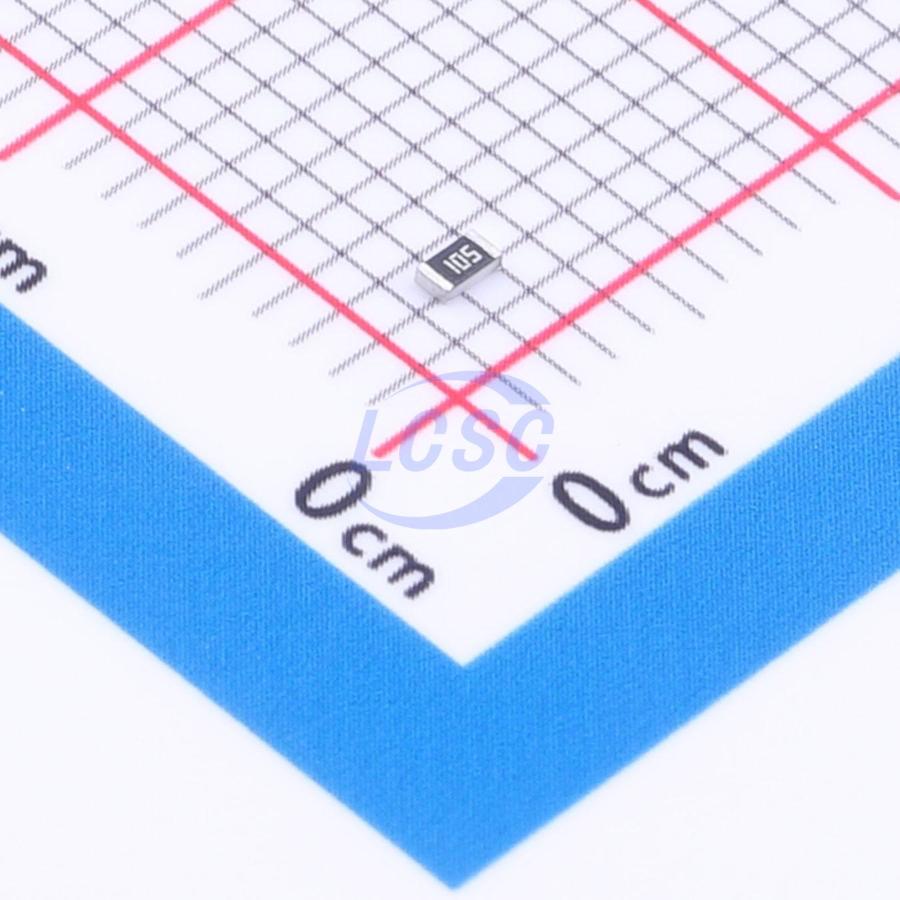

Резистор Bourns CR0603-JW-105-E — толстоплёночный чип-резистор постоянного сопротивления в корпусе 0603 для поверхностного монтажа. Номинальное сопротивление составляет 1 МОм с допуском ±5%, мощность рассеивания — 0,1 Вт при температуре среды до 70°C. Резистивный слой нанесён на керамическую подложку и защищён покрытием, устойчивым к пайке, влаге и механическим нагрузкам при монтаже.
Рабочий диапазон температур — от -55 до +155°C, при этом при температуре выше +155°C номинальная нагрузка снижается до нуля. Для диапазона сопротивлений от 10 Ом до 10 МОм с допуском ±5%, в который попадает и данный номинал, температурный коэффициент сопротивления не превышает ±200 ppm/°C, а коэффициент напряжения — не более 100 ppm/В, что даёт стабильное значение сопротивления при изменении температуры и приложенного напряжения.
Маркировка номинала на корпусе резистора выполнена по схеме E24: первые две цифры — значащие цифры сопротивления, третья — количество нулей, буква R обозначает десятичную точку. Выводы резистора выдерживают усилие на отрыв не менее 500 г, а паяемость подтверждена выдержкой в припое при температуре +235°C в течение 3 секунд.
Компонент проходит проверку стойкости к длительному воздействию повышенной температуры (+125°C, 1000 часов), к повышенной влажности (+40°C, относительная влажность 90-95%, 1344 часа) и к соляному туману в течение 96 часов, а также испытание на электрическую прочность изоляции напряжением 500 В. Совокупность этих испытаний подтверждает пригодность резистора для аппаратуры, работающей в условиях перепадов температуры и влажности.
Основные характеристики
- Номинальное сопротивление: 1 МОм
- Допуск: ±5%
- Мощность рассеивания: 0,1 Вт (при 70°C)
- Корпус: 0603, для поверхностного монтажа
- Рабочая температура: от -55 до +155°C
- Температурный коэффициент сопротивления: ±200 ppm/°C
- Коэффициент напряжения: ≤100 ppm/В
- Усилие на отрыв вывода: не менее 500 г
- Испытательное напряжение изоляции: 500 В
Где применяется
- Делители напряжения и цепи смещения: задание рабочих точек в аналоговых и цифровых схемах
- Подтягивающие резисторы: фиксация уровня на входах логических микросхем и шинах данных
- Измерительная и контрольная аппаратура: применение там, где важна стабильность сопротивления при колебаниях температуры
- Промышленная электроника: устройства, эксплуатируемые в расширенном температурном диапазоне и условиях повышенной влажности
