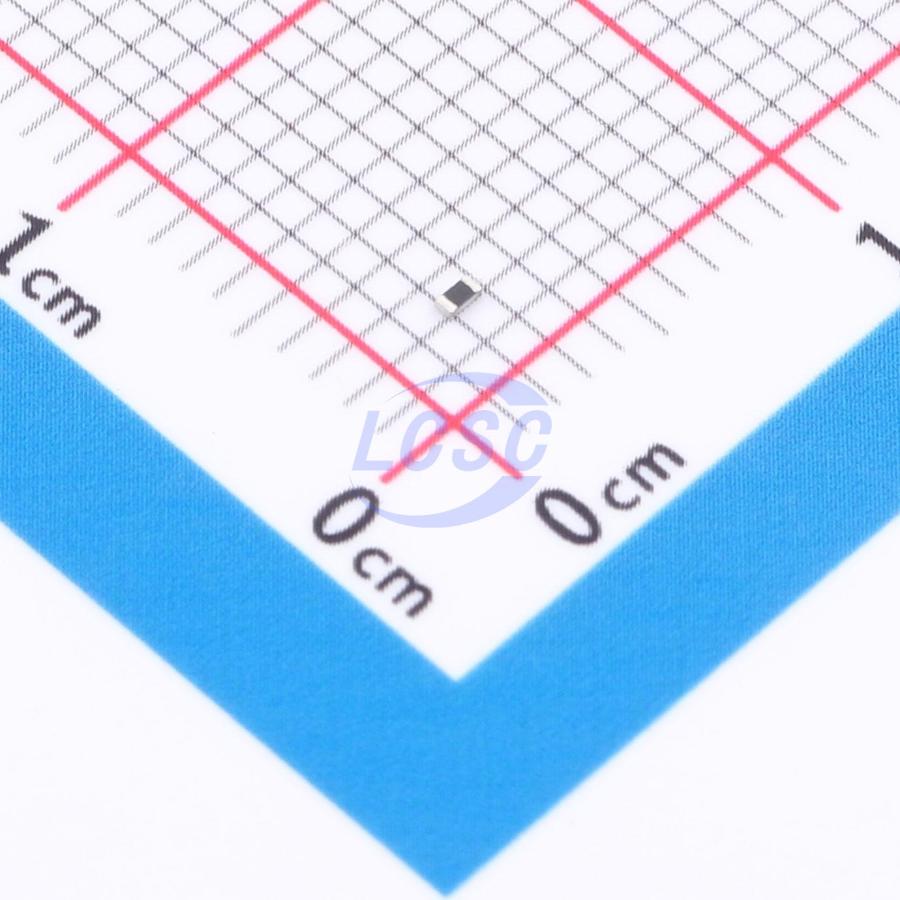

Резистор Bourns CR0402-JW-101 — толстоплёночный чип-резистор сопротивлением 100 Ом, выполненный в корпусе 0402 для поверхностного монтажа. Толстоплёночная технология формирует резистивный слой методом нанесения пасты на керамическую подложку с последующим обжигом, что даёт компоненту стабильные параметры при малых габаритах 1.00 x 0.50 x 0.35 мм.
Допуск сопротивления составляет ±5%, номинальная мощность рассеивания — 1/16 Вт (0.063 Вт) при температуре корпуса до 70°C, свыше которой мощность рассеивания линейно снижается до нуля при +155°C. Температурный коэффициент сопротивления не превышает ±200 ppm/°C, что определяет, насколько сильно сопротивление отклоняется от номинала при нагреве или охлаждении.
Максимальное рабочее напряжение — 50 В, максимальное напряжение перегрузки — 100 В при диэлектрической прочности свыше 100 В. Сопротивление изоляции между выводами — не менее 1 ГОм при напряжении 100 В. Выводы выполнены по трёхслойной схеме с никелевым барьерным слоем и оловянным покрытием сверху, что обеспечивает паяемость и защищает от миграции олова.
Резистор рассчитан на рабочий диапазон температур от -55°C до +155°C — шире, чем у многих чип-резисторов общего назначения, — и маркировки на корпусе не несёт из-за малого размера 0402, что стандартно для этого типоразмера.
Основные характеристики
- Сопротивление: 100 Ом
- Допуск сопротивления: ±5%
- Номинальная мощность: 0.063 Вт (1/16 Вт) при 70°C
- Корпус: 0402
- Размеры: 1.00 x 0.50 x 0.35 мм
- Диапазон рабочих температур: -55...+155°C
- ТКС: ±200 ppm/°C
- Максимальное рабочее напряжение: 50 В
- Максимальное напряжение перегрузки: 100 В
- Сопротивление изоляции: ≥1 ГОм при 100 В
- Монтаж: SMD
Где применяется
- Плотный поверхностный монтаж: платы, где размер компонентов 0402 позволяет разместить больше элементов на той же площади
- Промышленная электроника: применения с расширенным диапазоном рабочих температур до +155°C
- Делители напряжения и токоограничивающие цепи: типовые схемы, где точность ±5% достаточна
- Бытовые и портативные устройства: массовое применение недорогих резисторов общего назначения
