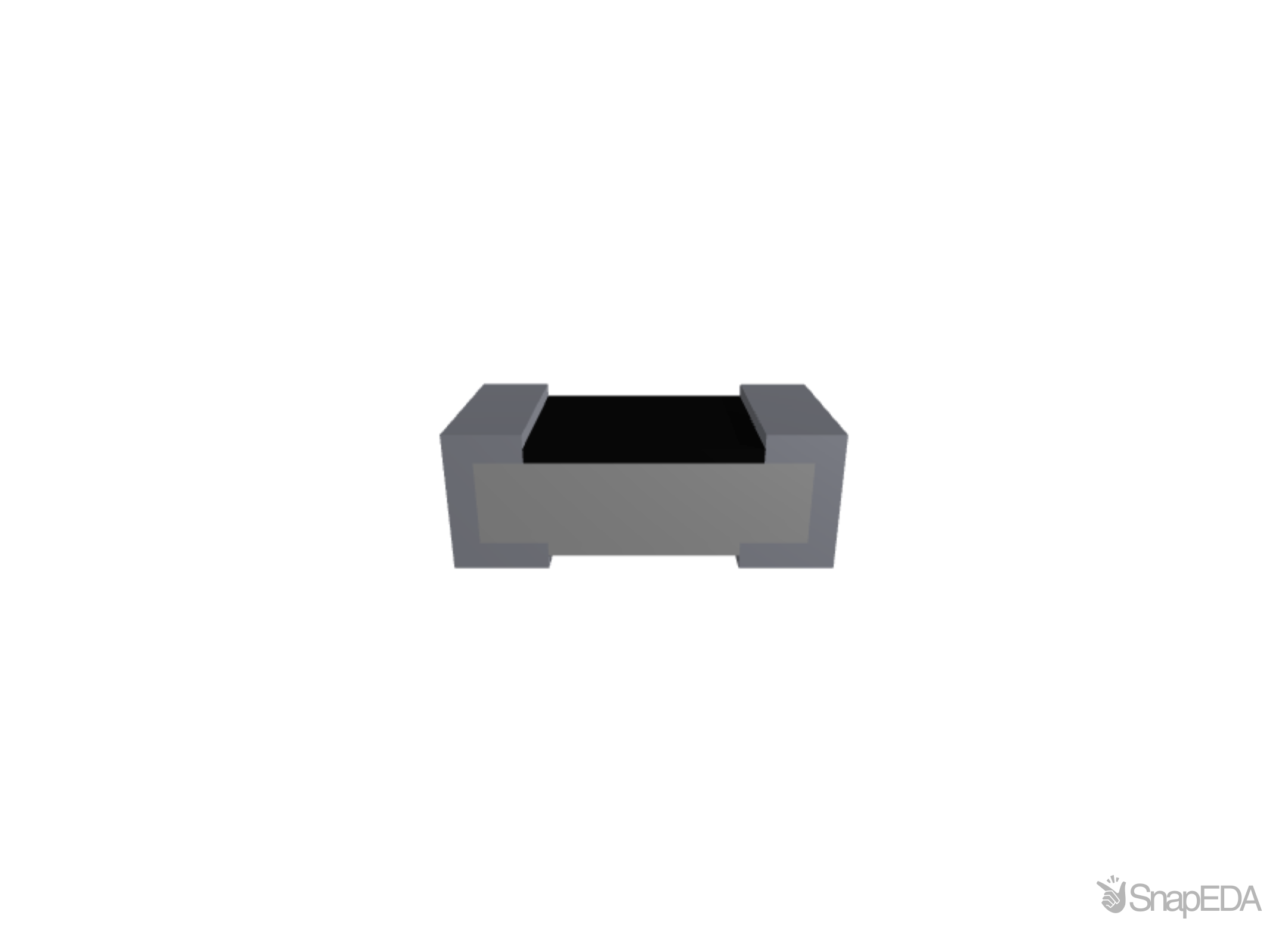

Резистор Bourns CR0402-JW-103GLF — толстоплёночный чип-резистор для поверхностного монтажа в корпусе 0402. Номинальное сопротивление — 10 кОм, точность допуска — ±5%, мощность рассеивания — 0,063 Вт. Рабочий диапазон температур — от -55 до +155 °C, что позволяет использовать резистор в устройствах с широким разбросом условий эксплуатации, включая перепады температур на открытом воздухе или вблизи нагревающихся узлов.
Резистивный слой в этом исполнении нанесён по толстоплёночной технологии — паста с проводящими и резистивными частицами наносится на керамическую подложку и запекается при высокой температуре. Такая технология обеспечивает предсказуемое поведение сопротивления под нагрузкой и достаточную механическую прочность резистивного слоя для автоматизированного монтажа и последующей пайки.
Корпус 0402 относится к распространённым типоразмерам SMD-компонентов и совместим с автоматической установкой на конвейерных линиях. Компактные размеры позволяют экономить место на плате при сохранении заявленной мощности рассеивания, что важно при плотной компоновке цифровых и аналоговых узлов.
Допуск ±5% — стандартная точность для массовых применений, где сопротивление не критично для калибровки схемы, но должно укладываться в понятный технологический разброс. Сопротивление 10 кОм — один из наиболее востребованных номиналов, применяемый как в цепях смещения, так и в делителях напряжения и подтягивающих резисторах.
Основные характеристики
- Производитель: Bourns
- Тип: толстоплёночный чип-резистор
- Сопротивление: 10 кОм
- Допуск: ±5%
- Мощность рассеивания: 0,063 Вт
- Корпус: 0402
- Монтаж: SMD
- Рабочая температура: от -55 до +155 °C
Где применяется
- Делители напряжения: номинал 10 кОм часто используется для формирования опорных уровней в аналоговых и цифровых схемах
- Подтягивающие резисторы: сопротивление 10 кОм — стандартное значение для линий с открытым коллектором или входов микроконтроллеров
- Промышленная электроника: широкий температурный диапазон допускает установку в устройства, работающие вне помещений или рядом с источниками тепла
- Плотный монтаж на печатных платах: корпус 0402 применяется там, где место на плате ограничено, а точность 5% достаточна для схемы
