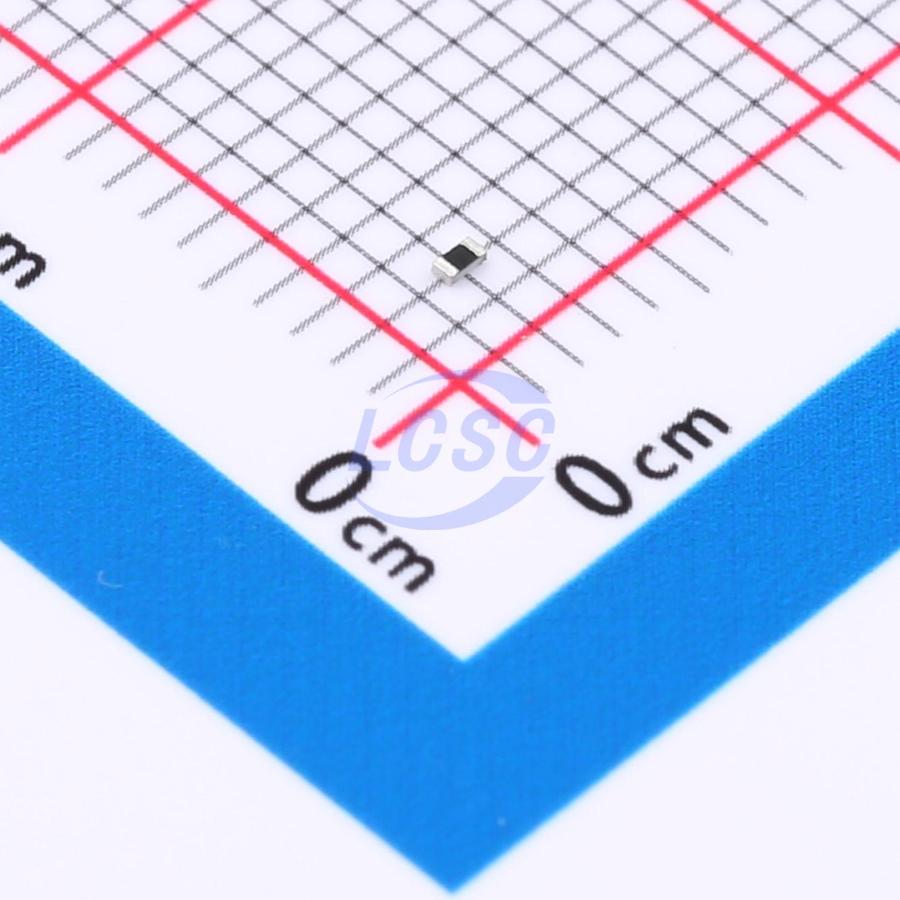

Резистор Bourns CR0402-FX-1002GLF — постоянный чип-резистор поверхностного монтажа в корпусе CR0402. Номинальное сопротивление компонента — 10 кОм при допуске ±1%. Резистор рассчитан на номинальную мощность 1/16 Вт (0,0625 Вт) при температуре корпуса до 70°C, что соответствует малым сигнальным нагрузкам, а не силовым цепям.
Максимальное рабочее напряжение резистора — 50 В, максимальное импульсное перенапряжение — 100 В, диэлектрическая прочность превышает 100 В. Совокупность этих пределов задаёт границы безопасной эксплуатации компонента в цепях с кратковременными скачками напряжения, например при коммутации нагрузки рядом с резистором.
Температурный коэффициент сопротивления составляет ±200 ppm/°C, а рабочий диапазон температур расширен до -55…+155°C — шире, чем у резисторов общего назначения. Сопротивление изоляции резистора не ниже 1 ГОм, что ограничивает паразитные токи утечки через корпус и подложку при высоком сопротивлении номинала.
Габариты компонента — 1,00×0,50×0,35 мм, монтаж поверхностный (SMD). Такое сочетание расширенного температурного диапазона и малого корпуса типично для позиций, предназначенных для установки в устройства с ужесточёнными условиями эксплуатации при сохранении плотной компоновки платы.
Основные характеристики
- Сопротивление: 10 кОм
- Допуск: ±1%
- Номинальная мощность: 1/16 Вт (0,0625 Вт) при 70°C
- Максимальное рабочее напряжение: 50 В
- Максимальное импульсное перенапряжение: 100 В
- Диэлектрическая прочность: более 100 В
- Сопротивление изоляции: не менее 1 ГОм
- Температурный коэффициент: ±200 ppm/°C
- Диапазон рабочих температур: -55°C…+155°C
- Корпус: CR0402
- Размеры: 1,00×0,50×0,35 мм
- Монтаж: SMD
Где применяется
- Сигнальные и логические цепи: номинал 10 кОм с допуском ±1% подходит для подтягивающих резисторов и цепей смещения
- Делители напряжения в измерительных схемах: узкий допуск сохраняет точность коэффициента деления
- Промышленная автоматика с широким температурным диапазоном: рабочий диапазон -55…+155°C позволяет устанавливать резистор в оборудование, эксплуатируемое вне помещений
- Цепи с импульсными нагрузками: запас по максимальному перенапряжению 100 В снижает риск повреждения при коммутационных всплесках
