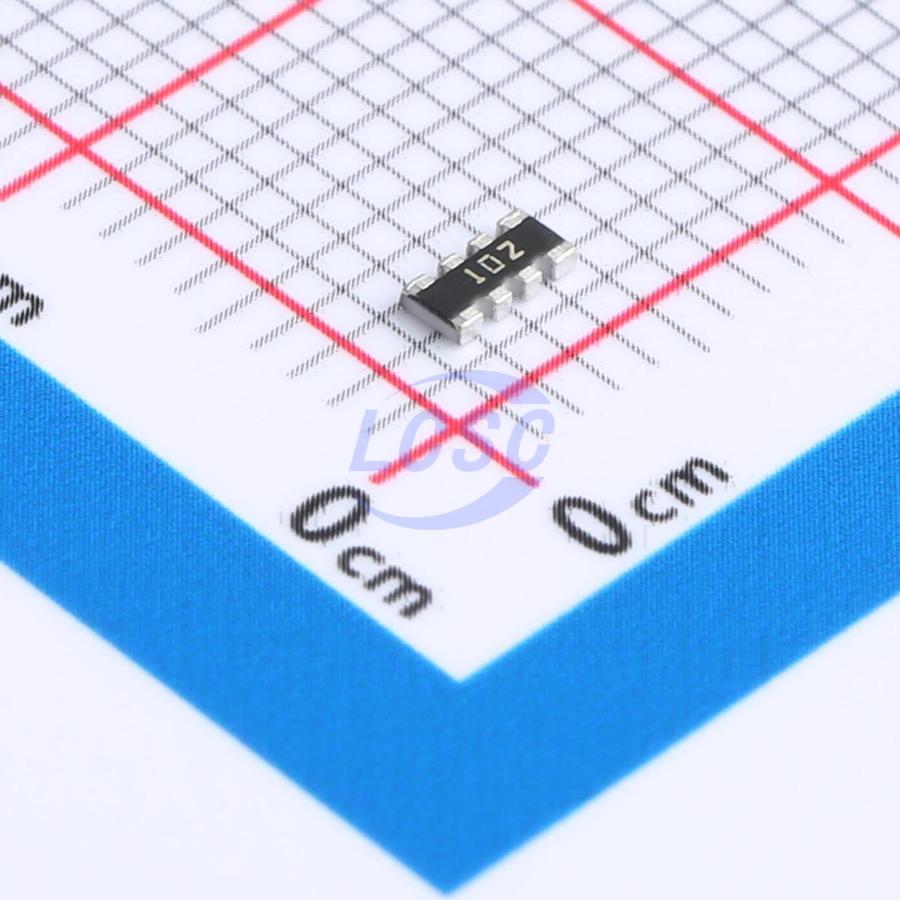

Резистор Bourns CAY16-102J4LF — резисторная сборка, содержащая четыре изолированных чип-резистора номиналом 1 кОм каждый в одном SMD-корпусе типоразмера 1206 (метрический 3216). Сборка экономит место на печатной плате и упрощает монтаж в сравнении с четырьмя отдельными компонентами. Каждый резистор рассчитан на мощность рассеяния 0,25 Вт, что допускает импульсные перегрузки до 0,0625 Вт на элемент.
Допуск на сопротивление ±5% обеспечивает точность цепей управления и согласования. Рабочий диапазон температур от −55 до +125 °C с температурным коэффициентом ±200 ppm/°C. Выводы покрыты оловом (RoHS compliant), характеристики при пайке и влажной нагрузке находятся в пределах ±2–3% от номинала.
Основные характеристики
Четыре резистора по 1 кОм, допуск ±5%, каждый на 0,25 Вт. Корпус 1206, рабочее напряжение до 50 В. Температурный коэффициент ±200 ppm/°C, рабочий диапазон −55…+125 °C.
Где применяется
- Цифровые схемы: pull-up, pull-down резисторы, делители напряжения в логических каскадах
- Аналоговые цепи: смещение операционных усилителей, входные сети
- Источники питания: ограничение тока, резисторы обратной связи в стабилизаторах
- Промышленная электроника: управление, контроль, сигнализация
