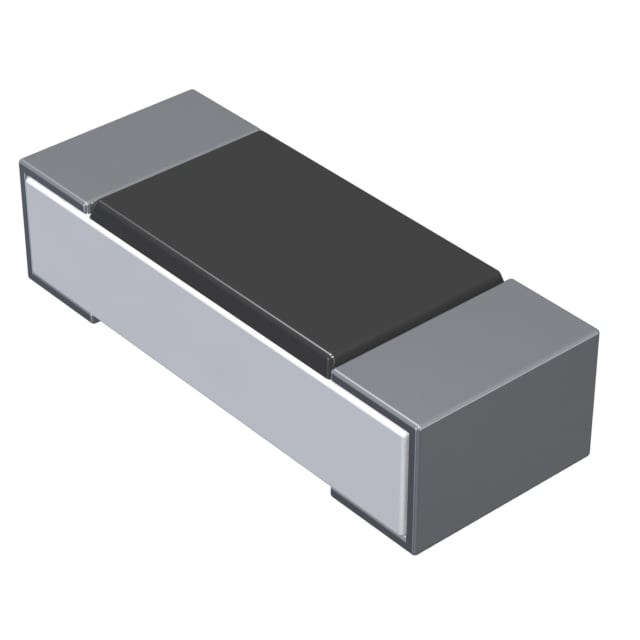

Резистор Bourns CR0805-JW-102ELF — толстопленочный чип-резистор номиналом 1 кОм в типоразмере 0805 для поверхностного монтажа. Предназначен для ограничения тока, делителей напряжения и согласования сигналов в цепях общего назначения. Выполнен по технологии толстой плёнки с допуском ±5%, что обеспечивает приемлемую точность сопротивления при массовом производстве. Номинальная мощность рассеивания — 0,125 Вт при температуре 70°C, максимальное рабочее напряжение — 150 В, пиковое напряжение перегрузки — до 300 В. Температурный коэффициент ±200 ppm/°C в диапазоне рабочих температур от −55 °C до +155 °C, что позволяет использовать резистор в условиях с экстремальными температурами.
Маркировка по стандарту E-24 (три цифры) облегчает идентификацию на плате. Материал выводов — чистое олово без свинца, припоиваемость подтверждена на уровне ≥95 % площади при температуре 235°C в течение 3 секунд. Уровень собственного шума — 1 мВ/В максимум для этого диапазона сопротивлений, что соответствует требованиям прецизионных приложений. Сопротивление изоляции не менее 1 ГОм при 500 В гарантирует надёжность в высокоомных схемах. Прочность выводов на разрыв — свыше 500 грамм, что свидетельствует об устойчивости к механическим воздействиям при монтаже и эксплуатации.
Основные характеристики
Толстопленочный чип-резистор 0805 номиналом 1 кОм с допуском 5%, номинальной мощностью 0,125 Вт и рабочим напряжением до 150 В. Работает в диапазоне температур от −55 °C до +155 °C с температурным коэффициентом ±200 ppm/°C. Выводы из чистого олова без свинца, припоиваемы всеми типами паяльных технологий.
Где применяется
- Аналоговые цепи: делители напряжения, согласующие резисторы для усилителей
- Источники питания: ограничение тока в цепях ограничения и защиты
- Измерительное оборудование: цепи формирования опорного напряжения
- Приёмники радиосигналов: согласование и фильтрация сигнальных путей
Для подбора резисторов с учётом требуемой мощности рассеивания и условий монтажа обратитесь к специалистам компании. Они помогут выбрать оптимальное решение, предложат аналоги и рассчитают сроки поставки. Заявку отправьте на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
Вопросы по подбору, замене и рекламациям — на micro@tkasiatorg.ru.
