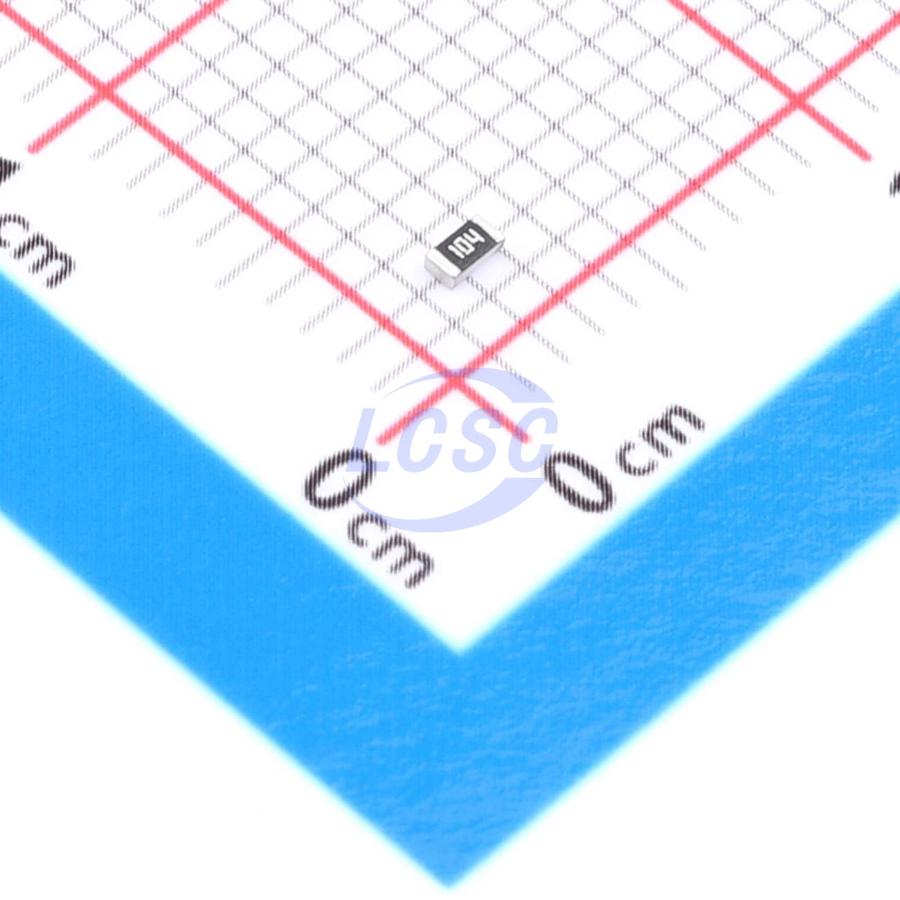

Резистор Bourns CR0603-JW-104ELF — это постоянный толстопленочный резистор в компактном корпусе 0603, предназначенный для поверхностного монтажа на печатные платы. Позиция имеет номинальное сопротивление 100 кОм с допуском ±5%, что позволяет использовать её в схемах, где требуется стандартная точность согласования параметров. Максимальное рабочее напряжение составляет 75 В, номинальная мощность 0,1 Вт при температуре 70°C. Выводы выполнены из чистого олова и имеют толщину 0,30±0,20 мм, что обеспечивает надёжный контакт при пайке волной и рефлоу.
Диапазон рабочих температур от −55°C до +155°C позволяет применять резистор в устройствах широкого назначения. Температурный коэффициент ±200 PPM/°C характерен для толстопленочной технологии и означает, что при изменении температуры на 1°C сопротивление изменяется на 0,02% номинального значения. Сопротивление изоляции не менее 1 ГОм гарантирует отсутствие утечек между выводами. Компонент стойко переносит механические воздействия: испытание на вибрацию 10–2000 Гц в течение 6 часов, термоудар от −55°C до +155°C с 5 циклами, испытание на падение с высоты 1 метр. Влагостойкость проверена в условиях 90–98% относительной влажности в течение 10 циклов и стационарной влажности +40°C, 90–95% в течение 1344 часов.
Позиция выпускается на ленте шириной 8,0±0,2 мм на катушке диаметром 178±2 мм, что соответствует стандартному оборудованию для автоматизированной сборки. Максимально допустимый ток 2,5 А, максимальное напряжение перегрузки 150 В. Диапазон доступных сопротивлений включает значения от 10 Ω до 10 МОм с поддержкой различных допусков, что позволяет выбрать позицию для большинства стандартных применений.
Основные характеристики
Толстопленочный резистор номиналом 100 кОм с точностью ±5%, рассчитан на напряжение до 75 В и мощность 0,1 Вт, работает в диапазоне −55…+155°C с температурным коэффициентом ±200 ppm/°C.
Где применяется
- Цепи смещения: задание рабочих точек усилителей и логических схем
- Делители напряжения: согласование уровней сигналов между блоками устройства
- Входные фильтры: формирование RC-цепей на входах измерительных и управляющих схем
- Нагрузочные резисторы: подтяжка сигналов в цифровой логике
