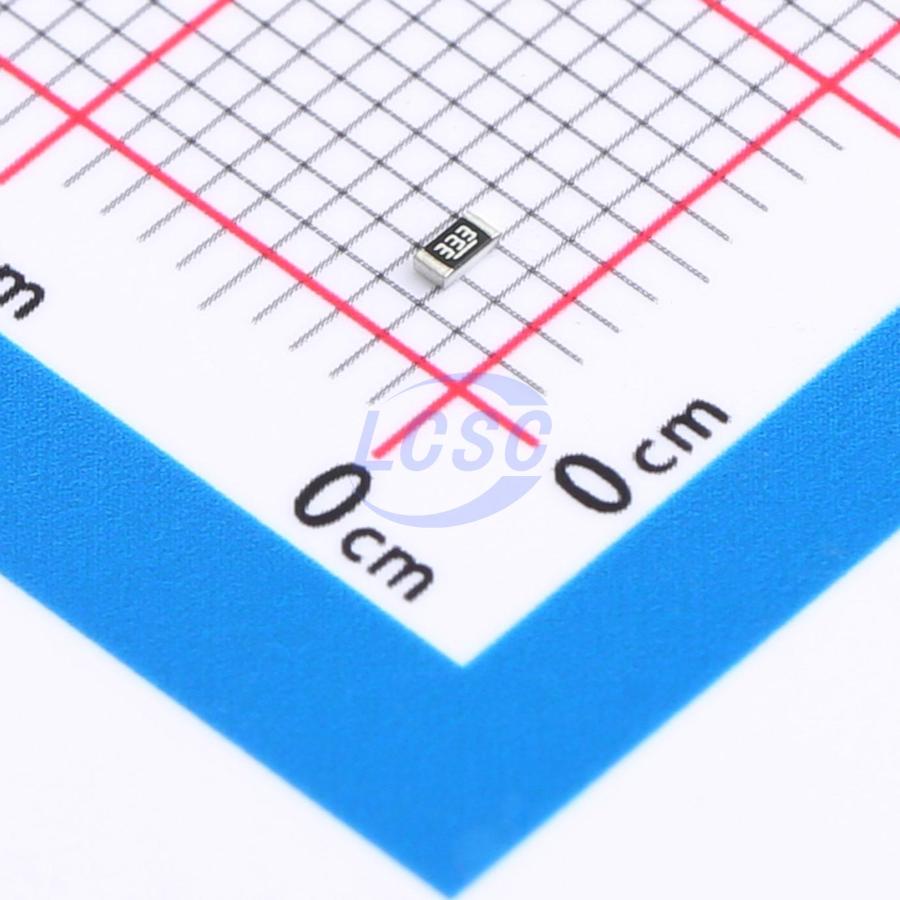

Резистор Bourns CR0603-FX-3302ELF — толстопленочный чип-резистор номиналом 33 кОм на SMD-монтаж. Типоразмер 0603 подходит для плотной разводки на платах с малой площадью. Допуск ±1% обеспечивает точное соответствие номиналу, что необходимо в аналоговых схемах, делителях напряжения и цепях обратной связи. Рабочее напряжение до 75 В, мощность 0,1 Вт при 70 °С.
Резистор выдерживает рабочие температуры от −55 °С до +155 °С и прошёл испытания на соответствие стандарту EIA RS-481 A. Температурный коэффициент ±100 ppm/°C сохраняет точность в широком диапазоне условий. Сопротивление изоляции не менее 1 ГОм. Паяемость отличная — подходит для всех способов пайки, включая волновую, оплавление и ручную пайку в потоке горячего воздуха.
В отличие от исполнений с допуском ±5%, этот резистор гарантирует меньшую разброс по номиналу, что критично в прецизионных делителях и компенсационных сетях. Монтируется в стандартную 8 мм ленту на катушке диаметром 178 мм, совместим с автоматическими сборочными линиями.
Основные характеристики
Толстопленочный резистор 0603 с номиналом 33 кОм, допуском ±1%, мощностью 0,1 Вт и рабочим напряжением 75 В. Рабочий диапазон от −55 до +155 °С, температурный коэффициент ±100 ppm/°C. Сопротивление изоляции ≥ 1 ГОм, хорошая паяемость.
Где применяется
- Аналоговая электроника: делители напряжения, сетевые фильтры и цепи обратной связи операционных усилителей
- Измерительные приборы: задание опорных уровней и калибровочные резисторы в АЦП и ЦАП
- Управление питанием: резисторы обратной связи в импульсных источниках и регуляторах напряжения
- Высокочастотные схемы: согласующие и нагрузочные резисторы на частотах до гигагерца
Компания располагает техническими данными и сертификатами по каждой партии. Специалисты подберут точное количество, предложат аналоги и рассчитают сроки поставки. Направьте запрос на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
Вопросы по подбору, замене и рекламациям — на micro@tkasiatorg.ru.
