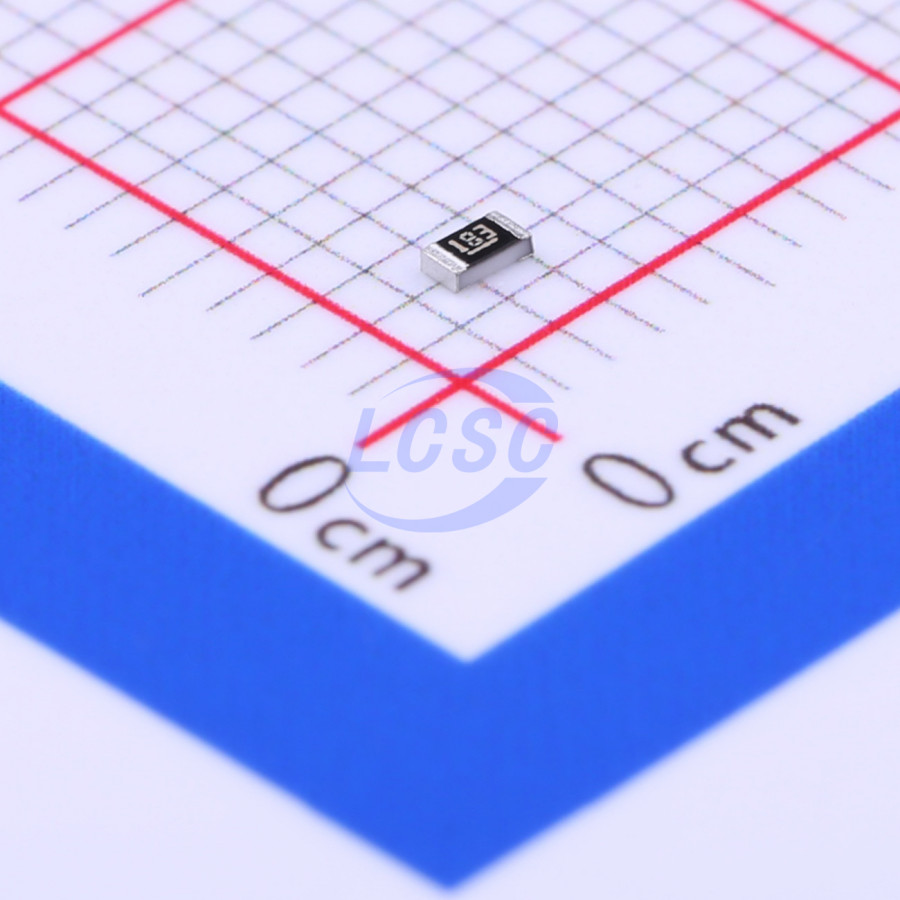

Резистор Bourns CR0603-FX-1802ELF — тонкоплёночный чип-резистор с сопротивлением 18 кОм, изготовлен по технологии плёночного резистора для высокоточных приложений. Позиция входит в серию CR0603 производства Bourns и отличается жёстким допуском ±1 % по сопротивлению, что обеспечивает стабильность значения и снижает разброс параметров в цепи. Резистор рассчитан на напряжение до 75 В и может рассеивать до 0,1 Вт при нормальных условиях. В компактном корпусе 0603 компонент занимает минимум места на плате, что делает его подходящим для плотных конструкций с высокой интеграцией.
Температурный коэффициент составляет 100 ppm/°C в диапазоне рабочих температур от −55 до +155 °C. Выводы выполнены из чистого олова без свинца, что соответствует требованиям RoHS. Паяемость обеспечена на уровне не менее 95 % площади. При механических испытаниях — тепловых скачках, вибрации, тесте на изгиб — отклонение параметров не превышает норму и остаётся в пределах ±0,5 % плюс 0,05 Ом. Сопротивление изоляции составляет не менее 1 ГОм. Позиция поставляется на катушках диаметром 178 мм по 5000 штук в стандартной упаковке для автоматического монтажа.
В отличие от более грубых исполнений с допуском ±5 %, тонкоплёночная версия с допуском 1 % предпочтительна в схемах, где требуется калибровка точности или использование резистора в качестве опорного элемента. Позиция работает стабильно при кратковременных перегрузках до 150 В и выдерживает напряжение пробоя диэлектрика от 300 В и выше.
Основные характеристики
Позиция имеет номинальное сопротивление 18 кОм с допуском ±1 %, номинальную мощность 0,1 Вт, максимальное рабочее напряжение 75 В и выполнена в корпусе 0603 для поверхностного монтажа. Коэффициент напряжения составляет не более 100 ppm/V, что гарантирует низкую зависимость сопротивления от приложенного напряжения.
Где применяется
- Аналоговые цепи точной электроники: использование в качестве элемента обратной связи операционных усилителей и в делителях напряжения, где требуется высокая точность
- Сенсорная и измерительная аппаратура: схемы преобразования сигналов и фильтрации помех в приборах для контроля параметров
- Промышленная автоматика: управляющие цепи, схемы защиты и стабилизации напряжения в системах управления
- Портативные устройства: энергоэффективные цепи с минимизацией потерь тепла в компактных конструкциях
