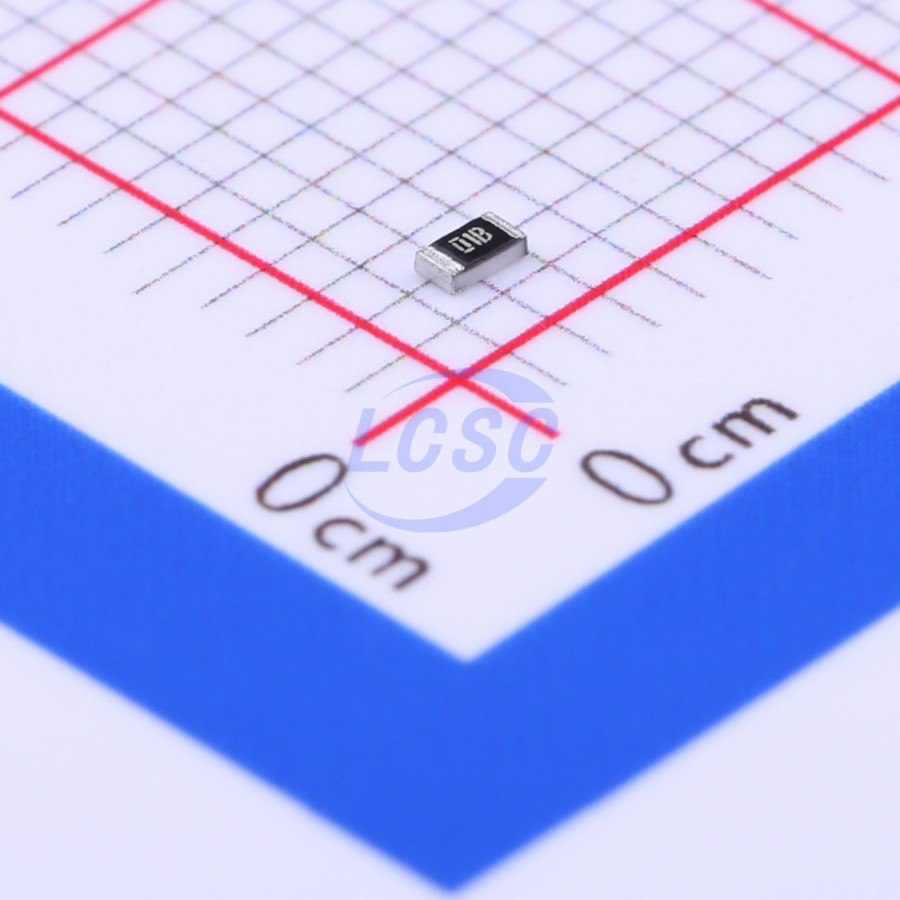

Резистор Bourns CR0603-FX-1001ELF — толстоплёночный чип-резистор в корпусе 0603 с номинальным сопротивлением 1 кОм и допуском ±1%. Компонент относится к линейке толстоплёночных резисторов Bourns для поверхностного монтажа и используется как резистор общего назначения в делителях напряжения, цепях ограничения тока и схемах смещения.
Номинальная рассеиваемая мощность резистора — 0,1 Вт, максимальное рабочее напряжение — 75 В. Кратковременное перенапряжение допускается до 150 В, диэлектрическая прочность резистивного слоя — не менее 300 В, а сопротивление изоляции — не ниже 1 ГОм. Такое сочетание параметров позволяет использовать резистор в цепях с повышенными требованиями к электрической прочности.
Резистор работает в диапазоне температур от -55°C до +155°C, что выходит за рамки бытовой электроники и покрывает промышленное и автомобильное оборудование. Температурный коэффициент сопротивления не превышает ±100 ppm/°C, поэтому отклонение номинала при нагреве или охлаждении остаётся небольшим и предсказуемым.
Корпус выполнен по типоразмеру 0603 с габаритами 1,60×0,80 мм и высотой 0,45 мм. Такие размеры позволяют устанавливать резистор поверхностным монтажом при плотной компоновке платы и совместимы со стандартным оборудованием для автоматизированной пайки.
Основные характеристики
- Сопротивление: 1 кОм
- Допуск: ±1%
- Номинальная мощность: 0,1 Вт
- Корпус: 0603 (1,60×0,80 мм, высота 0,45 мм)
- Монтаж: поверхностный (SMD)
- Диапазон рабочих температур: -55°C...+155°C
- Температурный коэффициент сопротивления: ±100 ppm/°C
- Максимальное рабочее напряжение: 75 В
- Максимальное перенапряжение: 150 В
- Диэлектрическая прочность: ≥300 В
- Сопротивление изоляции: ≥1 ГОм
Где применяется
- Бытовая и промышленная электроника: резистор общего назначения для делителей напряжения, ограничения тока и цепей смещения.
- Автомобильная электроника: широкий диапазон рабочих температур допускает применение в узлах с перепадами температуры.
- Телекоммуникационное оборудование: допуск ±1% подходит для схем, где важна стабильность номинала.
- Платы с плотным монтажом: компактный корпус 0603 используется там, где место на плате ограничено.
