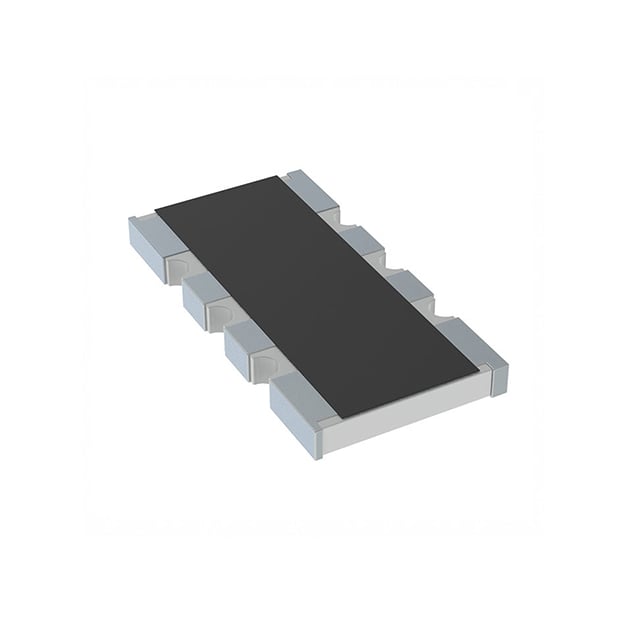

Резистор Bourns CAY16-562J4LF — сборка из четырех отдельных резисторов номиналом 5,6 кОм каждый, смонтированная в одном 1206-подобном корпусе. Все четыре элемента изолированы друг от друга, что позволяет использовать их независимо: каждый имеет пару контактов. Корпус рассчитан на поверхностный монтаж и имеет размеры, близкие к обычному резистору, но с восьмью выводами вместо двух. Допуск сопротивления ±5% обеспечивает достаточную точность для большинства фильтров, делителей и смещающих цепей.
Каждый резистор в сборке рассчитан на рассеяние 0,0625 Вт, что при питании 5 В ограничивает ток примерно 33 мА при номинальном напряжении. Общая мощность корпуса 0,25 Вт означает, что все четыре элемента вместе не должны превышать эту границу с учетом нагрева. Максимальное рабочее напряжение 50 В позволяет работать в большинстве стандартных аналоговых и цифровых цепей. Температурный коэффициент ±200 ppm/°C является типовым для недорогих тонкопленочных элементов.
Диапазон рабочих температур от −55 до +125 °С делает сборку пригодной как для гражданских, так и для расширенных промышленных применений. Компонент выполнен согласно RoHS, что важно при экспорте. Выводы имеют выпуклую форму (convex), что улучшает контакт при пайке волной.
Основные характеристики
Четыре резистора по 5,6 кОм в одном корпусе 1206, ±5% допуск, 0,0625 Вт на элемент, 50 В макс. Температурный коэффициент ±200 ppm/°C, диапазон −55…+125 °С.
Где применяется
- Цепи смещения и поляризации: биполярные и полевые транзисторы, операционные усилители
- Резисторные делители напряжения: сенсорные схемы, аналого-цифровые входы микроконтроллеров
- Фильтры и согласование импеданса: RC-цепи, защита входов от электромагнитных помех
- Обратные связи в усилителях: установка коэффициента усиления в схемах с ОУ
Использование сборки вместо четырех отдельных резисторов экономит место на плате и упрощает производство. Специалисты компании помогут выбрать необходимые номиналы и рассчитают сроки поставки. Обратитесь на micro@tkasiatorg.ru.
