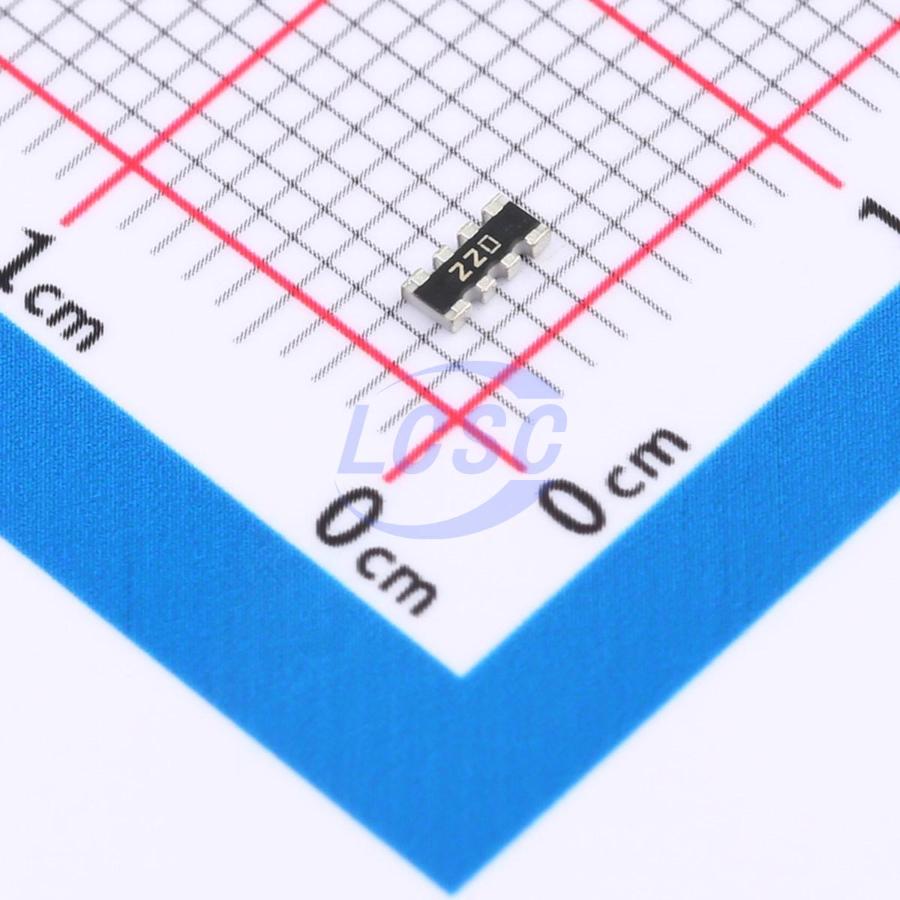

Резистор Bourns CAY16-220J4LF — сборка из четырёх изолированных резисторов на единой подложке. Каждый элемент имеет номинал 22 Ом и допуск ±5%. Общая рассеиваемая мощность сборки составляет 0,25 Вт (по 0,0625 Вт на резистор), что позволяет использовать компонент в цепях с умеренными токами. Корпус SMD 1206 предназначен для поверхностного монтажа на печатную плату.
Номинальное рабочее напряжение составляет 50 В. Компонент соответствует стандартам RoHS и выдерживает стандартный профиль паяки. Темпетатурный коэффициент сопротивления ±250 ppm/°C говорит о стабильной работе в температурном диапазоне от -55 до +125 °C. При кратковременной перегрузке сопротивление изменяется не более чем на ±2% + 0,1 Ом.
Основные характеристики
Четырёхэлементная сборка с сопротивлением 22 Ом и допуском ±5%, рассчитанная на 0,25 Вт полной мощности при напряжении до 50 В. Компакт ный корпус 1206 обеспечивает плотный монтаж в схемах SMD.
Где применяется
- Источники питания: токоограничивающие резисторы и цепи контроля тока в импульсных БП
- Усилители сигнала: согласующие элементы в низкоимпедансных цепях
- Промышленная электроника: токоизмерительные шунты в системах управления
- Портативная электроника: цепи защиты и смещения сигнала
