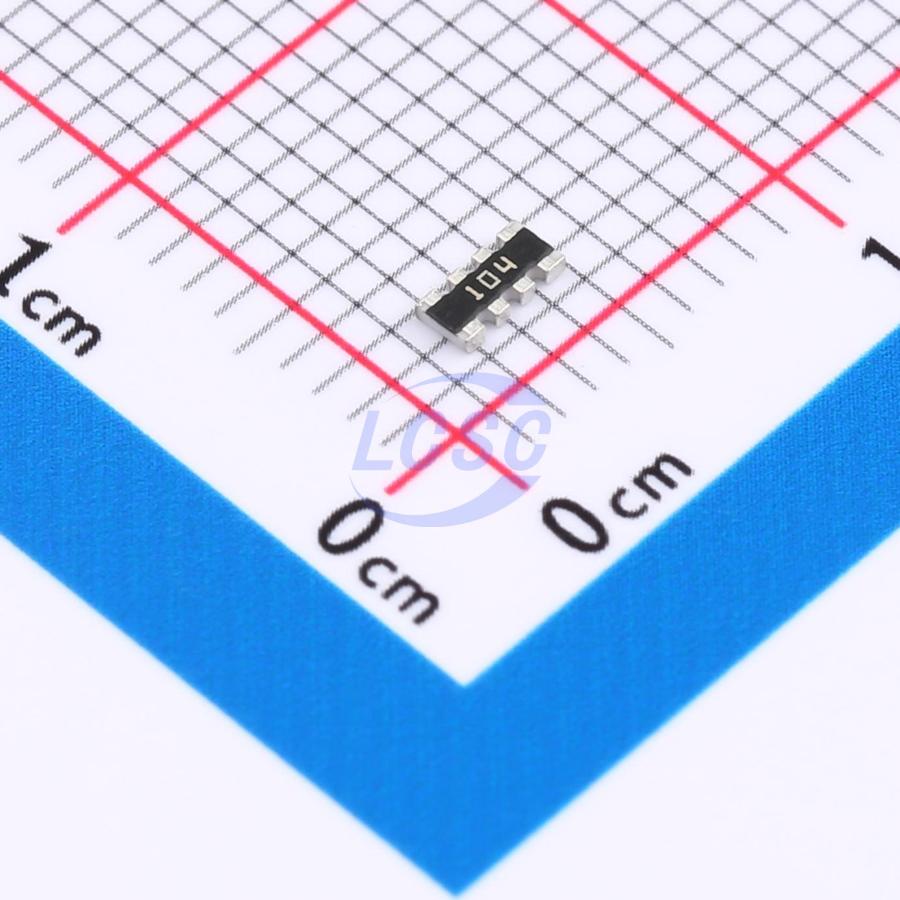

Резистор Bourns CAY16-104J4LF — резисторная сборка на четыре изолированных резистора по 100 кОм в одном корпусе типоразмера 1206. Позиция монтируется поверхностью и предназначена для приложений, где требуется компактное размещение нескольких одинаковых резисторов. Каждый элемент выполнен на толстопленочной технологии с допуском ±5% и независим от соседних.
Номинальная мощность в корпусе 0,25 Вт при 70°С распределяется поровну между четырьмя резисторами, по 0,0625 Вт на каждый. Максимальное рабочее напряжение 50 В соответствует низковольтным логическим и аналоговым приложениям. Температурный коэффициент ±200 ppm/°C обеспечивает приемлемый дрейф в цепях обработки сигналов. Рабочий диапазон от −55°С до +125°С покрывает широкий спектр промышленных и потребительских приложений.
Сопротивление отдельного резистора может отличаться от номинала на ±5%, что является типичной точностью для резисторных сборок общего применения. Резисторы в сборке полностью изолированы друг от друга, позволяя использовать их как в параллельных, так и в независимых цепях. Влагоустойчивость сборки (±3% за 1000 часов при испытании влажностью) обеспечивает надёжность в условиях повышенной влажности. Выводы покрыты оловом (RoHS-совместимым), что облегчает пайку как оплавлением, так и волной.
Сборка прошла испытание на термоциклирование (от −55°С до +125°С, пять циклов): изменение сопротивления не превышает ±1% от номинала, что гарантирует стабильность при сезонных изменениях температуры. Конвексная форма выводов обеспечивает надёжный контакт при пайке и предотвращает переломы при механических нагрузках.
Основные характеристики
Четыре изолированных резистора по 100 кОм ±5%, общая мощность 0,25 Вт при 70°С, рабочее напряжение 50 В, диапазон температур −55...+125°С, температурный коэффициент ±200 ppm/°C, термоциклирование в пределах ±1%.
Где применяется
- Логические схемы и микроконтроллеры: сборка позволяет снизить количество корпусов на плате, экономя место
- Аналоговые преобразователи: четыре резистора используются как делители напряжения или нагрузочные сопротивления
- Системы управления и промышленная электроника: широкий диапазон температур обеспечивает надёжность на улице и в закрытых помещениях
- Портативные приборы: компактность сборки позволяет уменьшить габариты платы
