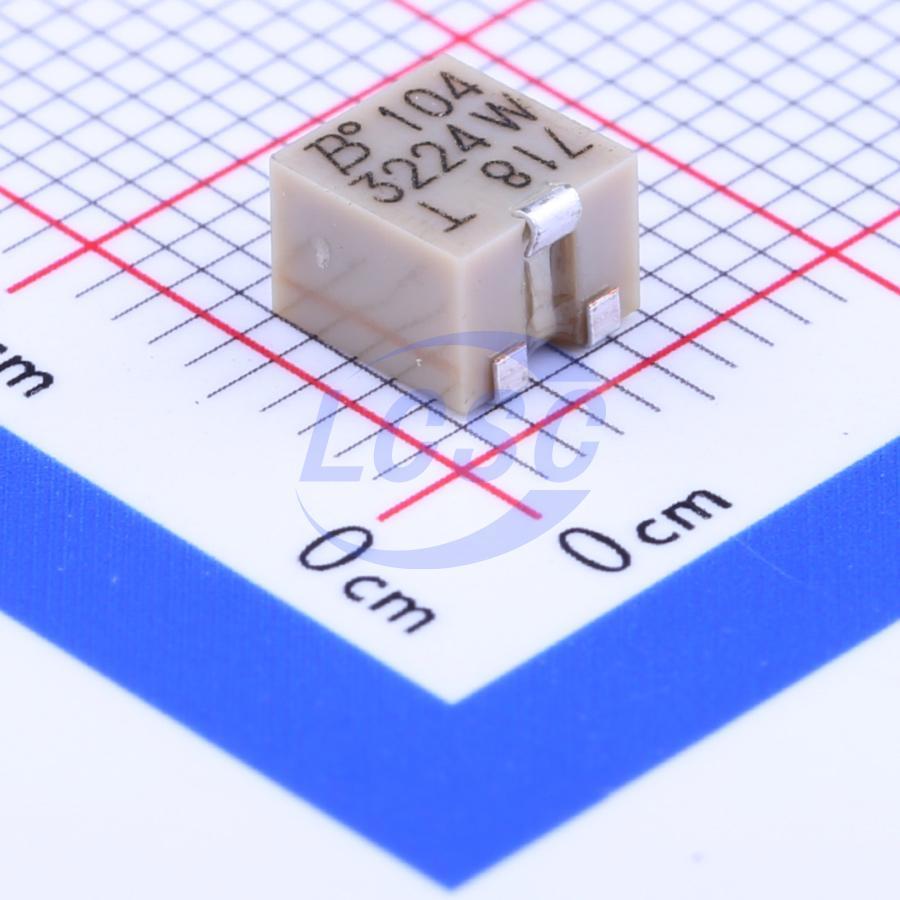

Резистор Bourns 3224W-1-104E — многооборотный SMD-потенциометр (переменный резистор) с боковой регулировкой. Номинальное сопротивление 100 кОм, число витков 12, номинальная мощность 0,2 Вт. Максимальное рабочее напряжение 300 В позволяет применять компонент в цепях с повышенным напряжением. Диапазон рабочих температур −65...+150 °C расширяет спектр использования в климатически критичных условиях. Вес компонента 0,3 г обеспечивает малую нагрузку на печатную плату.
Сопротивление изоляции не менее 100 МΩ при 500 В постоянного тока гарантирует отсутствие паразитных путей утечки. Температурный коэффициент ±100 ppm/°C позволяет применять потенциометр в схемах с требованием температурной стабильности. Прочность на сдвиг составляет 4,4 фунта, что обеспечивает надёжное крепление на плате. Вариация контактного сопротивления 1 % указывает на хорошую линейность регулировки. Абсолютное минимальное сопротивление не ниже 1 % или 2 Ω, что важно для схем с нулевым конечным сопротивлением.
Основные характеристики
Многооборотный потенциометр с сопротивлением 100 кОм, 12 витков, мощностью 0,2 Вт и максимальным напряжением 300 В. Температурный коэффициент ±100 ppm/°C, диапазон температур −65...+150 °C, сопротивление изоляции не менее 100 МΩ.
Где применяется
- Калибровка и регулировка оборудования: подстроечные сопротивления в лабораторных приборах, источниках питания, измерителях
- Схемы задания параметров: установка выходного напряжения стабилизаторов, регулировка коэффициента усиления усилителей, задание уровня триггера
- Сенсорные системы: согласование чувствительности датчиков, калибровка сенсорных цепей, регулировка пороги срабатывания
- Генераторы и синтезаторы частоты: подстройка центральной частоты колебательных контуров, регулировка девиации ЧМ-модуляторов
Перед монтажом рекомендуется закрепить потенциометр на плате эпоксидной смолой для предотвращения случайного смещения при вибрации. Компания поможет подобрать аналог с другим числом витков или рабочим напряжением. Заявку отправьте на micro@tkasiatorg.ru.
