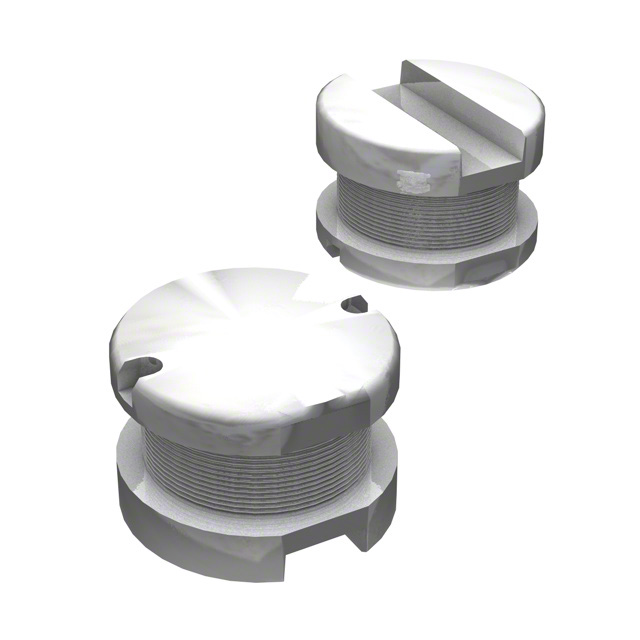

Силовой индуктор Bourns SDR0603-2R5ML — проволочная катушка индуктивности для поверхностного монтажа с номиналом 2,5 мкГн и допуском ±20 процентов. Обмотка выполнена эмалированным медным проводом на ферритовом сердечнике с ножками. Исполнение подходит для автомобильной электроники и выпускается в виде ленты на катушке для автоматической установки.
Номинальный ток по нагреву составляет 2,35 А, ток насыщения — 2,70 А. Это два разных предела: по первому катушка греется, по второму индуктивность заметно падает. Поэтому в импульсном преобразователе пиковый ток дросселя нужно сравнивать именно с током насыщения. Максимальное сопротивление обмотки постоянному току — 0,05 Ом, что ограничивает потери на нагрев.
Индуктивность измеряют на частоте 1 кГц при напряжении 1 В. Добротность 21 определена на частоте 7,96 МГц. Собственная резонансная частота типично равна 74 МГц, выше неё катушка перестаёт вести себя как индуктивность, и это нужно учитывать при использовании в высокочастотных цепях. Выводы покрыты слоями серебра, никеля и олова. Стойкость к нагреву при пайке — 260 °C в течение 5 секунд, уровень чувствительности к влаге — 1.
Габариты корпуса: диаметр не более 5,8 мм, высота не более 3,9 мм, расстояние между выводами типично 1,8 мм. Рабочая и складская температура — от -40 до +125 °C. Экранирования у катушки нет, поэтому при плотной разводке стоит учитывать рассеянное магнитное поле.
Основные характеристики
- Индуктивность: 2,5 мкГн, допуск ±20 процентов
- Номинальный ток: 2,35 А
- Ток насыщения: 2,70 А
- Сопротивление постоянному току: не более 0,05 Ом
- Добротность: 21 на частоте 7,96 МГц
- Собственная резонансная частота: 74 МГц, типично
- Сердечник и провод: феррит, эмалированная медь
- Размеры: 5,8 мм в диаметре, высота 3,9 мм
- Рабочая температура: от -40 до +125 °C
- Серия: SDR0603
Где применяется
- Импульсные преобразователи: дроссель на входе и выходе понижающих и повышающих схем.
- Автомобильная электроника: блоки питания внутри салона и моторного отсека, где нужен широкий температурный диапазон.
- Портативные устройства связи: питание узлов от аккумулятора при ограничении по высоте и площади.
- Бытовая техника: источники питания видеокамер и жидкокристаллических телевизоров.
