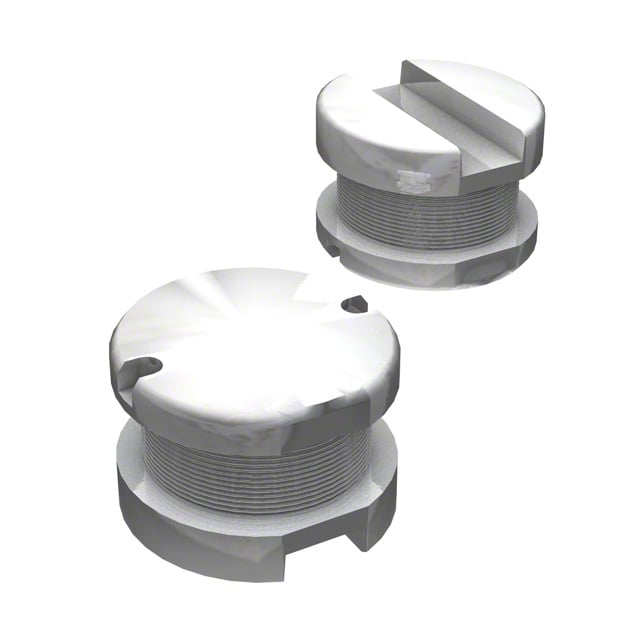

Дроссель Bourns SDR0603-101KL — катушка индуктивности на ферритовом сердечнике DR-типа с номиналом 100 мкГн и допуском ±10 %. Компактный корпус SMD размером 5×4,8×3 мм предназначен для поверхностного монтажа на печатные платы вместе с резисторами, конденсаторами и микросхемами. Позиция сертифицирована для автомобильного применения, что подтверждает надежность в условиях вибраций, влажности и температурных циклов.
Дроссель рассчитан на номинальный ток isat 380 мА, при котором начинается насыщение сердечника и падает индуктивность. Номинальный ток irms составляет 660 мА, что соответствует допустимому нагреву сердечника (40 °C макс при продолжительной работе). Низкое сопротивление постоянному току 0,95 Ом макс минимизирует потери в цепях питания и фильтрации. Добротность Q=28 на тестовой частоте 0,796 МГц обеспечивает приемлемый эффект фильтрации без избыточных потерь.
Ферритовый сердечник обеспечивает линейное поведение в рабочем диапазоне токов и температур −40 до +125 °С. Проводник выполнен из медь с эмалевой изоляцией, выводы — из сплава Ag/Ni/Sn без свинца. Такая конструкция гарантирует надежность паяного соединения и отсутствие хрупких переходов при нагреве и охлаждении.
Основные характеристики
SMD-дроссель 100 мкГн, допуск ±10 %, Q=28, DC-сопротивление 0,95 Ом макс, ток isat 380 мА, ток irms 660 мА, корпус 5×4,8×3 мм, диапазон −40 до +125 °С, автомобильное применение.
Где применяется
- Фильтрация импульсных источников питания: входные и выходные LC-фильтры с низким сопротивлением.
- Цепи развязки и сглаживания: подавление пульсаций в каналах питания микросхем и модулей.
- Автомобильная электроника: системы зарядки, управления двигателем, вспомогательные источники напряжения.
- Промышленная автоматика: фильтрация входных каналов частотных преобразователей и источников питания стоек управления.
