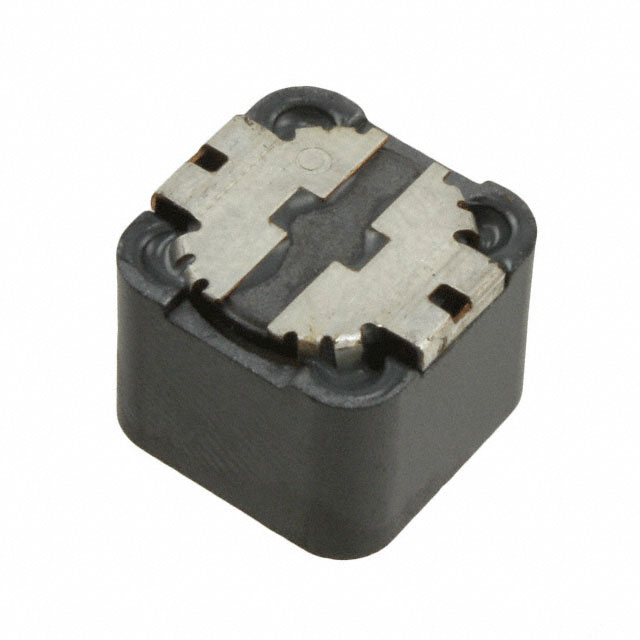

Дроссель Bourns SRR1210-470M — это силовая экранированная катушка индуктивности на основе ферритового сердечника. Компонент рассчитан на номинальный ток 3,8 А и характеризуется индуктивностью 47 мкГн с допуском ±20%. Экранирование подавляет радиальное излучение магнитного поля, что критично в плотных схемах с чувствительными цепями. Корпус 12×12×10 мм обеспечивает поверхностный монтаж на современных платах.
Параметры дросселя подходят для фильтрации импульсных источников питания и согласования цепей, где требуется низкое DC-сопротивление (72 мОм) при сохранении достаточной добротности (Q-фактор 16 на 1 кГц). Максимальная температура пайки — 260 °C на протяжении 5 секунд. Диапазон рабочих температур от −40 до +125 °C позволяет использовать компонент в промышленном оборудовании.
Согласно характеристикам, при действующем токе 3,1 А компонент нагревается не более чем на 40 °C. Материал провода — медь, покрытая эмалью. Сердечник изготовлен из ферритового материала DR и RI, обеспечивающего стабильность параметров в рабочем диапазоне.
Основные характеристики
Силовая катушка индуктивности 47 мкГн с максимальным током 3,8 А в экранированном корпусе 12×12×10 мм. Низкое DC-сопротивление 72 мОм и хорошая добротность делают компонент эффективным в цепях фильтрации и импульсных источниках питания.
Где применяется
- Импульсные источники питания: фильтрация выходных цепей с напряжениями до десятков вольт и токами в диапазоне единиц ампер
- DC-DC преобразователи: согласование и стабилизация в схемах повышающих и понижающих регуляторов
- Промышленная автоматика: помехоподавление в цепях контроля и управления
- Коммутационные схемы: ограничение di/dt при включении и отключении силовых ключей
