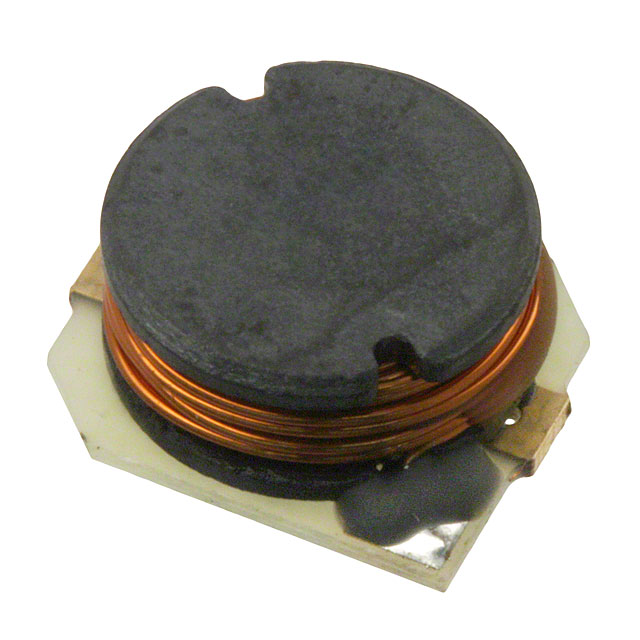

Дроссель Bourns SDR1105-101KL — это индуктивный элемент на ферритовом сердечнике, предназначенный для поверхностного монтажа. Применяется в фильтрах питания импульсных преобразователей, где требуется накопление энергии и подавление высокочастотных помех. Исполнение отличается относительно низким DC сопротивлением (320 мОм) при номинальном токе 1.5 А, что позволяет работать в цепях с средней мощностью без чрезмерных потерь на нагрев. Ферритовый сердечник обеспечивает стабильность индуктивности в широком диапазоне температур (от -40 до +125°C) и частот. Допуск на индуктивность составляет ±10%, что приемлемо для большинства применений, где не требуется высокая точность.
Дроссель рассчитан на импульсные токи с максимальным током насыщения 2.8 А, что обеспечивает запас по перегрузке выше номинального значения. При превышении этого тока индуктивность начнёт падать, что нужно учитывать при расчёте цепи. Конструкция SMD позволяет плотно размещать элемент на печатной плате, сокращая длины соединительных проводников и паразитные индуктивности. Материал вывода — медь с никелевым и золотым покрытием, что обеспечивает надёжный контакт при пайке и устойчивость к коррозии.
Стойкость к теплу пайки составляет +260°C в течение 5 секунд, что совместимо со стандартными волновыми и рефлоу-процессами. Уровень чувствительности к влаге — 1 (минимальный), поэтому компонент не требует специальных условий хранения и транспортировки.
Основные характеристики
Индуктивность 100 мкГн при допуске ±10%, номинальный ток 1.5 А, DC сопротивление 320 мОм. Корпус SMD 11.1×10×4.8 мм на ферритовом сердечнике тестируется на частоте 1 кГц. Рабочий диапазон температур от -40 до +125°C, ток насыщения 2.8 А.
Где применяется
- Импульсные регуляторы напряжения: для накопления энергии и сглаживания выходного напряжения в buck и boost топологиях
- Фильтры входного питания: снижение высокочастотных помех в цепях DC питания
- Фильтры выходного напряжения: совместно с конденсаторами формирует LC-фильтр для уменьшения пульсаций
- Цепи управления электромоторами: в PWM-преобразователях для контроля токов и снижения электромагнитных помех
Специалисты компании подберут нужное значение дросселя в зависимости от параметров вашей схемы, предложат аналоги при необходимости и рассчитают сроки поставки. Для получения коммерческого предложения отправьте заявку на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
Вопросы по подбору, замене и рекламациям — на micro@tkasiatorg.ru.
