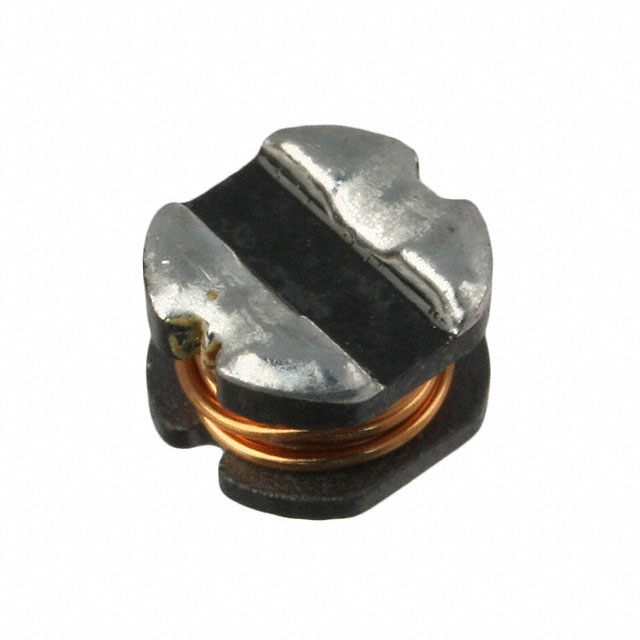

Дроссель Bourns SDR0403-220ML — это силовая катушка индуктивности для поверхностного монтажа на ферритовом сердечнике. Индуктивность составляет 22 мкГн с допуском ±20%, измеряется на частоте 1 кГц при испытательном напряжении 1 В. Обмотка выполнена эмалированным медным проводом. Корпус имеет габариты 4,5 × 4,0 мм при максимальной высоте 3,2 мм, деталь входит в серию SDR0403.
Конструкция дросселя неэкранированная. Такое исполнение дешевле и допускает больший ток при тех же размерах. Магнитное поле при этом выходит за пределы корпуса, поэтому катушку не рекомендуется ставить рядом с чувствительными аналоговыми цепями и другими индуктивными элементами. Если на плате важна электромагнитная совместимость, стоит оценить расположение детали или рассмотреть экранированные модели.
Токовые параметры заданы двумя значениями. Номинальный действующий ток равен 0,76 А, при нём катушка нагревается не более чем на 40 °C. Ток насыщения типовой, 1,20 А, определён как ток, при котором индуктивность падает на 10%. Сопротивление обмотки постоянному току не превышает 0,38 Ом, это определяет потери и нагрев при длительной нагрузке. Добротность составляет не менее 25 на частоте 2,52 МГц, а собственная резонансная частота — не менее 20 МГц.
Рабочая температура лежит в пределах от -40 до +125 °C, температура хранения — от -55 до +125 °C. Выводы покрыты слоями Ag/Ni/Sn, что подходит для пайки в стандартных процессах. Уровень чувствительности к влаге — 1, то есть дополнительная сушка перед пайкой не требуется. Поставляется на ленте в катушке, что удобно для автоматического монтажа.
Основные характеристики
- Производитель: Bourns
- Серия: SDR0403
- Индуктивность: 22 мкГн, допуск ±20%
- Номинальный ток (действующий): 0,76 А
- Ток насыщения (типовой): 1,20 А, спад индуктивности на 10%
- Сопротивление постоянному току: не более 0,38 Ом
- Добротность: не менее 25 на частоте 2,52 МГц
- Собственная резонансная частота: не менее 20 МГц
- Материал сердечника: феррит
- Рабочая температура: от -40 до +125 °C
- Размеры: 4,5 × 4,0 × 3,2 мм (максимум)
Где применяется
- Импульсные преобразователи: накопительный дроссель в понижающих и повышающих схемах с током до долей ампера.
- Фильтры питания: LC-фильтры по входу и выходу, подавление помех на шинах.
- Портативная и встраиваемая электроника: компактные модули, где важна малая высота корпуса.
- Схемы управления и связи: цепи питания узлов, чувствительных к пульсациям.
