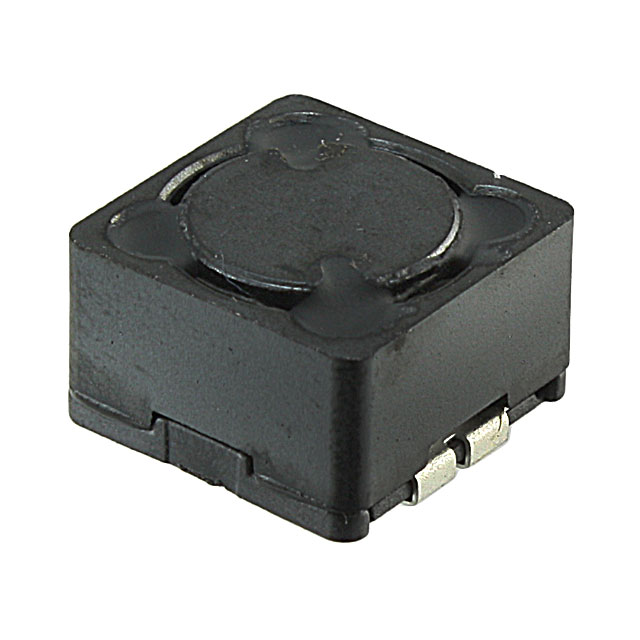

Дроссель Bourns SRR1208 SRR1208-330YL — это экранированный силовой индуктор индуктивностью 33 мкГн из серии SRR1208. Корпус имеет размеры 12,7 × 12,7 × 8,5 мм. Дроссель накапливает энергию в магнитном поле сердечника и сглаживает пульсации тока, поэтому его применяют в импульсных преобразователях напряжения и выходных фильтрах питания.
Сердечник выполнен из феррита, обмотка — из эмалированной медной проволоки, основание — из жидкокристаллического полимера LCP E4008, выводы имеют покрытие медь–никель–олово. Экранированная конструкция ограничивает магнитное поле рассеяния, что важно, когда рядом расположены чувствительные аналоговые цепи или измерительные узлы.
Допуск индуктивности составляет ±15 %, измерение проводится на частоте 2,52 МГц. Добротность равна 23, собственная резонансная частота — 6,5 МГц, поэтому дроссель стоит применять заметно ниже этой частоты. Сопротивление обмотки постоянному току — 0,062 Ом, это определяет потери в меди при больших токах.
Для расчёта режима важны два значения тока. Номинальный ток Irms равен 3,8 А: при нём нагрев не превышает 40 °C. Ток насыщения Isat равен 2,8 А: при нём индуктивность в типовом случае падает на 10 %. В импульсных схемах пиковый ток через дроссель нужно держать не выше тока насыщения, иначе индуктивность быстро падает и растут пульсации. Рабочая температура — от −40 до +125 °C, стойкость к нагреву при пайке — 260 °C в течение 5 секунд.
Основные характеристики
- Производитель: Bourns
- Серия: SRR1208
- Индуктивность: 33 мкГн, допуск ±15 %
- Тестовая частота: 2,52 МГц
- Номинальный ток Irms: 3,8 А
- Ток насыщения Isat: 2,8 А (спад индуктивности на 10 %)
- Сопротивление постоянному току: 0,062 Ом
- Добротность: 23
- Собственная резонансная частота: 6,5 МГц
- Конструкция: экранированный силовой дроссель
- Материал сердечника: феррит
- Размеры: 12,7 × 12,7 × 8,5 мм
- Рабочая температура: от −40 до +125 °C
- Стойкость к теплу пайки: 260 °C в течение 5 секунд
Где применяется
- Понижающие и повышающие преобразователи: накопительный дроссель в импульсных источниках питания.
- Выходные LC-фильтры: сглаживание пульсаций тока в цепях питания нагрузки.
- Блоки питания с чувствительной аналоговой частью: экранирование снижает наводки на соседние цепи.
- Промышленная электроника: диапазон температур до +125 °C допускает установку в нагретых отсеках.
