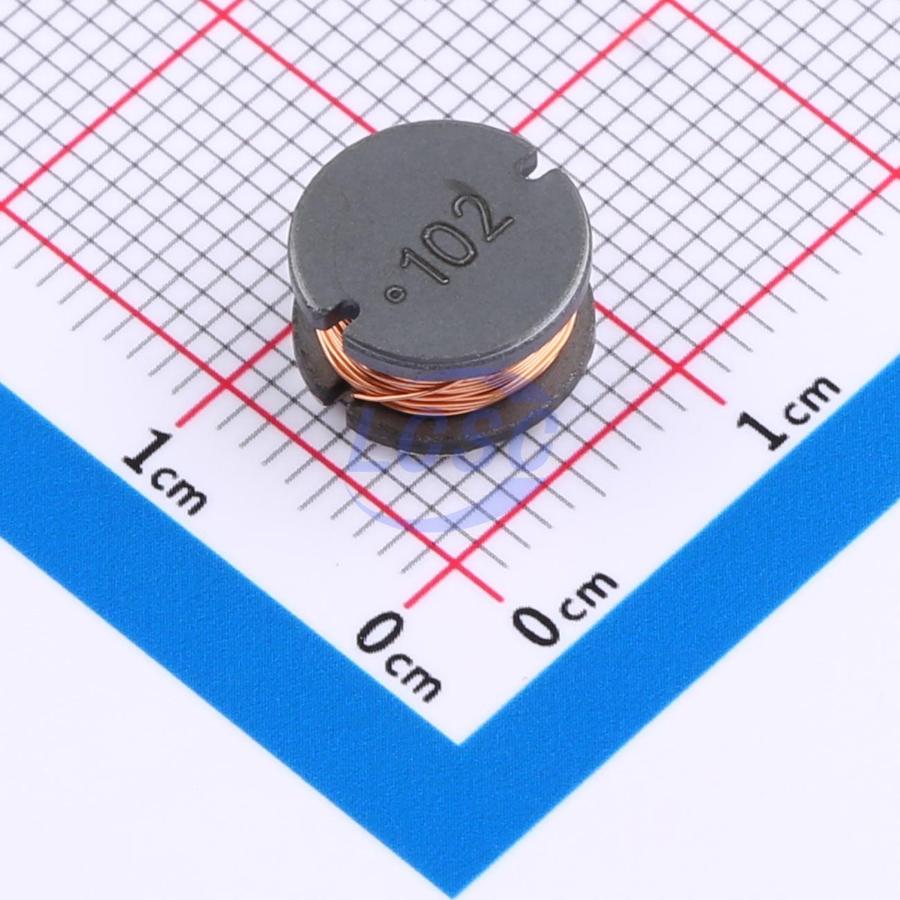

Дроссель Bourns SDR1006 SDR1006-102KL — силовая катушка индуктивности для поверхностного монтажа из серии SDR1006. Номинал индуктивности — 1000 мкГн с допуском ±10 %. Конструкция экранирования не заявлена: это катушка с обмоткой из эмалированного медного провода на ферритовом барабанном сердечнике. Основание выполнено из материала DAP, выводы покрыты слоем серебро–никель–олово.
Токовые параметры задаются двумя значениями. Номинальный ток 0,23 А — это ток, при котором перегрев катушки не превышает 40 °C. Ток насыщения 0,53 А — это ток, при котором индуктивность падает примерно на 10 %. Сопротивление обмотки постоянному току не более 3,1 Ом, поэтому на токах, близких к номинальному, на дросселе рассеивается заметная мощность. Это стоит учесть при расчёте нагрева платы.
Индуктивность измеряется на частоте 0,252 МГц. Минимальная частота собственного резонанса составляет 1,9 МГц: выше неё катушка ведёт себя уже не как индуктивность. Поэтому дроссель рассчитан на преобразователи с умеренной частотой коммутации, а не на высокочастотные цепи.
Размеры корпуса — не более 9,8 мм в диаметре и не более 5,8 мм в высоту. Рабочий диапазон температур и диапазон хранения одинаковы: от −40 до +125 °C. Допустимая термостойкость при пайке — +260 °C в течение 5 секунд, уровень чувствительности к влаге — 1. Позиция соответствует директиве об ограничении опасных веществ и выпускается в ряду номиналов E12.
Основные характеристики
- Индуктивность: 1000 мкГн, допуск ±10 %
- Номинальный ток: 0,23 А при перегреве не более 40 °C
- Ток насыщения: 0,53 А при падении индуктивности около 10 %
- Сопротивление постоянному току: не более 3,1 Ом
- Частота собственного резонанса: не менее 1,9 МГц
- Тестовая частота: 0,252 МГц
- Размеры: диаметр до 9,8 мм, высота до 5,8 мм
- Сердечник и провод: феррит, эмалированный медный провод
- Рабочая температура: от −40 до +125 °C
- Пайка: +260 °C в течение 5 секунд
Где применяется
- Преобразователи постоянного напряжения: накопительный или сглаживающий дроссель на входе и выходе понижающих и повышающих схем с небольшим током нагрузки.
- Источники питания портативной связной аппаратуры: компактная катушка для маломощных узлов питания.
- Бытовая видеотехника: видеокамеры и ЖК-телевизоры, где такие катушки стоят в цепях питания.
- Проигрыватели компакт-дисков: цепи питания приводов и схем управления.
