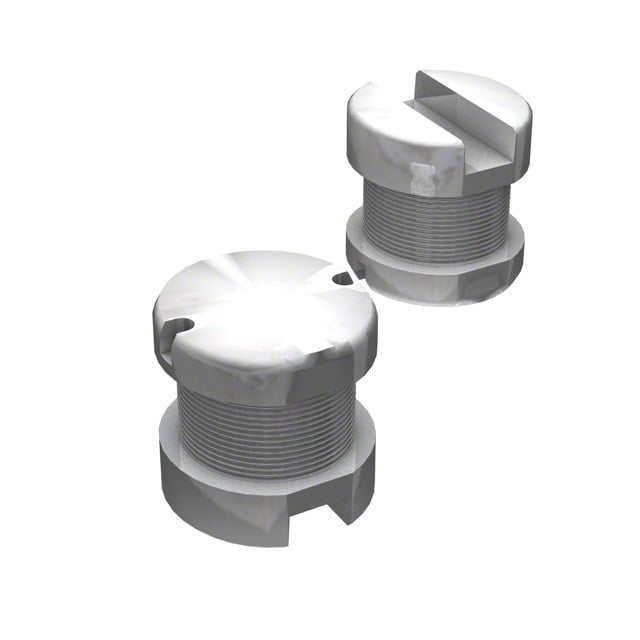

Дроссель Bourns SDR0604-180YL — силовой чип-индуктор индуктивностью 18 микроГенри в компактном корпусе 5,8 × 5,8 × 4,8 мм для поверхностного монтажа. Рассчитан на номинальный ток 1,25 А с максимальным током насыщения 1,5 А. Сопротивление постоянному току 0,15 Ом минимизирует потери. Допуск индуктивности ±15 % типичен для этого класса дросселей. Добротность Q = 30 на частоте 2,52 МГц обеспечивает эффективное подавление гармоник.
Сердечник выполнен из ферритового материала DR, провод эмалированная медь. Рабочий диапазон температур −40…+125 °C, подходит для автомобильного оборудования с соответствующей квалификацией. Испытательное напряжение 1 В минимум на корпусе. Минимальная частота собственного резонанса 18 МГц позволяет использовать дроссель в цепях питания импульсных источников и фильтрации в диапазоне от десятков килогерц до нескольких мегагерц.
Основные характеристики
Индуктивность 18 мкГн с допуском ±15 %. Номинальный ток 1,25 А, ток насыщения 1,5 А. Сопротивление постоянному току 0,15 Ом. Добротность Q = 30 на 2,52 МГц. Корпус SMD 5,8 × 5,8 × 4,8 мм, ферритовый сердечник.
Где применяется
- Фильтрация цепей питания: подавление высокочастотных помех в питании микросхем
- Понижающие преобразователи напряжения: энергозапасающий элемент в импульсных источниках 24 В и выше
- Автомобильная электроника: модули управления двигателем, системы ABS, питание светодиодных фар
- Синхронизация и выравнивание импульсов: регулировка фазы в синхросигналах коммутирующих схем
