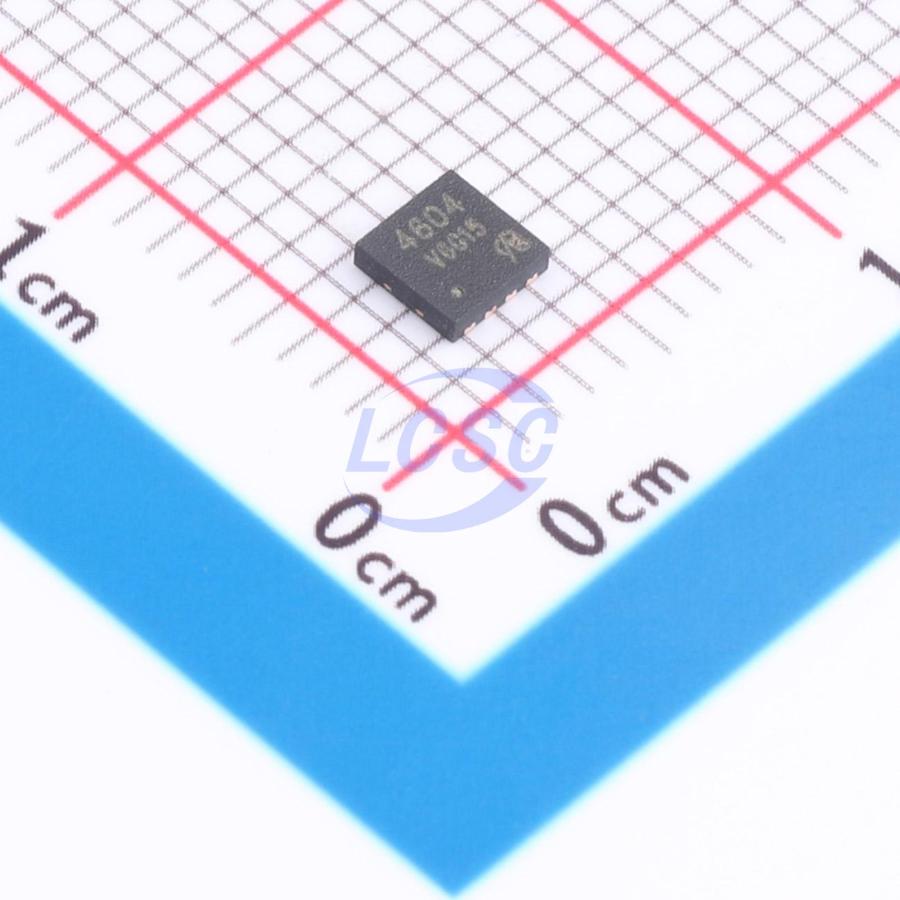

Транзистор Vishay SiS4604DN-T1-GE3 — N-канальный MOSFET высокой мощности на основе технологии TrenchFET Gen IV. Применяется в импульсных источниках питания, системах управления мощностью и силовой коммутации. Корпус PowerPAK 1212-8 для поверхностного монтажа обеспечивает высокую плотность компоновки и эффективное отведение тепла.
Номинальное напряжение сток-исток 60 В, максимальный ток стока 44 А при температуре корпуса 70°C. На более низких температурах ток может достигать 35,5 А при той же температуре. Импульсный ток стока 100 А на коротких импульсах. Сопротивление открытого канала 0,0095 Ом при напряжении затвор-исток 10 В, при 7,5 В сопротивление возрастает до 0,0124 Ом. Низкое сопротивление минимизирует потери мощности при коммутации больших токов.
Входная емкость 960 пФ, выходная емкость 245 пФ, обратная проходная емкость 8,4 пФ. Время включения 11 нс, время выключения 16 нс при напряжении затвор-исток 10 В. Тепловое сопротивление переход-корпус 3,7°C/W, переход-среда 34°C/W позволяет эффективно рассеивать тепло при номинальной нагрузке. Рабочие температуры −55...+150°C, максимальная температура перехода +150°C.
Основные характеристики
MOSFET N-канальный 60 В, 44 А на основе TrenchFET Gen IV в корпусе PowerPAK 1212-8. Сопротивление открытого канала 9,5 мОм, тепловое сопротивление 34°C/W. Используется в импульсных источниках и силовых коммутационных схемах высокой эффективности.
Где применяется
- Импульсные источники питания: ключевой транзистор в повышающих и понижающих DC-DC преобразователях
- Системы управления мощностью: контроллер высокочастотного переключателя в промышленной электронике
- Силовая электроника: мощная коммутация в инверторах и импульсных цепях
- Компактные приложения: корпус PowerPAK 1212-8 для высокой плотности монтажа
Номинальный ток рассчитан на непрерывную работу при температуре корпуса 70°C. На коротких импульсах допускаются пиковые токи до 100 А. Сопротивление открытого канала зависит от напряжения на затворе, что необходимо учитывать при выборе драйвера затвора. Для расчета потерь и проверки теплового режима в вашей схеме обратитесь к специалистам компании. Заявку отправьте на micro@tkasiatorg.ru — специалисты подберут транзистор и рассчитают сроки доставки.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
Вопросы по подбору, замене и рекламациям — на micro@tkasiatorg.ru.
