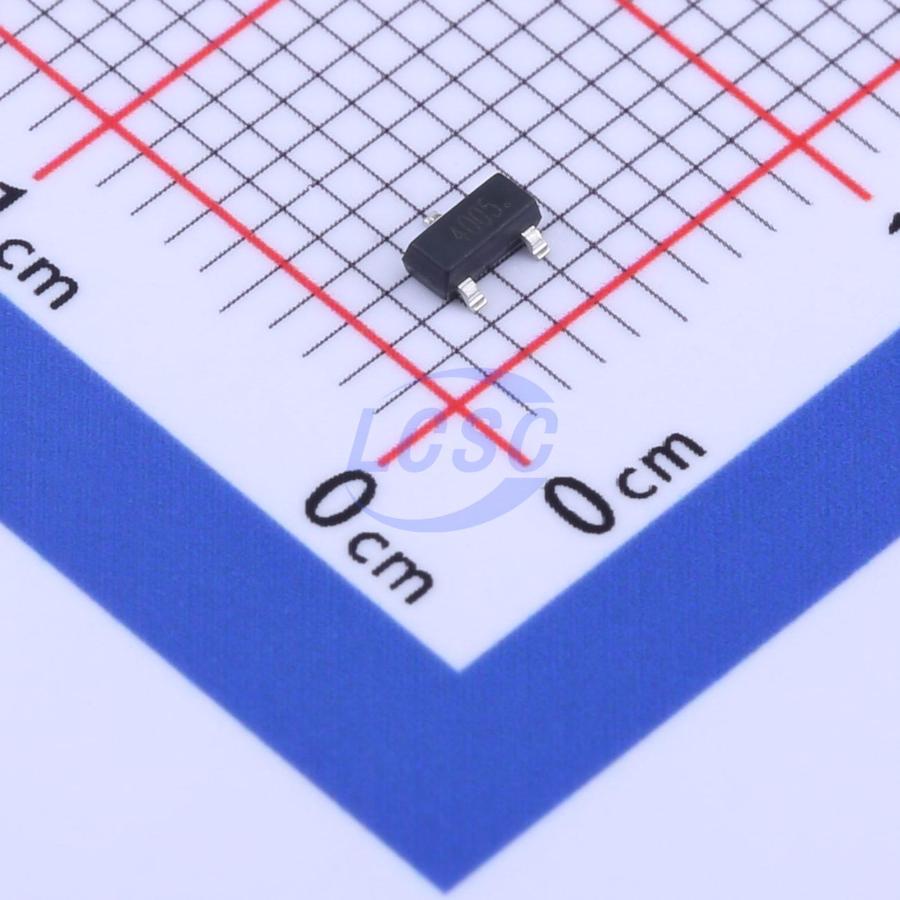

Транзистор UMW SI2318A — полевой транзистор с N-каналом (MOSFET), выполненный в корпусе для поверхностного монтажа. Прибор работает как маломощный электронный ключ, коммутирующий постоянный ток в цепях питания и управления компактных устройств, и предназначен для замены транзисторов такого же типа на платах с ограниченной площадью монтажа.
Транзистор рассчитан на напряжение сток-исток до 40 В и непрерывный ток стока 4,3 А при отводе тепла через воздух (Ta) либо 5,6 А при отводе тепла через выводы корпуса (Tc). Сопротивление открытого канала не превышает 42 мОм при токе 4,3 А и напряжении затвор-исток 10 В — от этого параметра зависят тепловые потери транзистора в открытом состоянии и, соответственно, нагрев платы при длительной нагрузке.
Отпирание канала начинается при напряжении затвор-исток от 2,5 В (пороговое значение измерено при токе 250 мкА), а для перехода в режим с минимальным сопротивлением канала требуется напряжение привода от 4,5 до 10 В. Заряд затвора не превышает 9 нКл при напряжении 20 В, входная ёмкость — не более 340 пФ при том же напряжении; эти значения определяют скорость переключения транзистора и нагрузку на управляющую цепь.
Максимально допустимое напряжение затвор-исток составляет ±20 В, что защищает вход от случайных выбросов в цепи управления. Рассеиваемая мощность корпуса ограничена 1,25 Вт при монтаже без дополнительного теплоотвода и до 2,1 Вт при эффективном отводе тепла через контактные площадки платы, при этом температура кристалла может достигать 150°C. Корпус относится к типоразмеру TO-236-3 / SC-59 / SOT-23-3 и предполагает исключительно поверхностный монтаж (SMD).
Основные характеристики
- Тип канала: N-канал (MOSFET)
- Напряжение сток-исток (Vdss): 40 В
- Ток стока (Id) при 25°C: 4,3 А (Ta) / 5,6 А (Tc)
- Сопротивление открытого канала (Rds on, макс.): 42 мОм при 4,3 А и 10 В
- Пороговое напряжение затвор-исток (Vgs(th)): 2,5 В при токе 250 мкА
- Напряжение привода для перехода в открытое состояние: 4,5–10 В
- Предельное напряжение затвор-исток (Vgs, макс.): ±20 В
- Заряд затвора (Qg, макс.): 9 нКл при 20 В
- Входная ёмкость (Ciss, макс.): 340 пФ при 20 В
- Рассеиваемая мощность: 1,25 Вт (Ta) / 2,1 Вт (Tc)
- Рабочая температура кристалла: до 150°C
- Корпус: TO-236-3, SC-59, SOT-23-3
- Монтаж: поверхностный (SMD)
Где применяется
- Маломощные импульсные преобразователи: транзистор коммутирует нагрузку в компактных DC-DC преобразователях, где важна миниатюрность корпуса SOT-23.
- Цепи защиты и питания портативных устройств: применяется как силовой ключ в цепях управления зарядом и разрядом аккумуляторных батарей.
- Схемы управления нагрузкой: используется для включения и отключения светодиодной подсветки, вентиляторов и других низковольтных потребителей.
- Ремонт и замена на платах бытовой техники: распространённый корпус SOT-23-3 позволяет использовать транзистор как замену на платах управления бытовой и офисной электроники.
