Компонент STN1NK60Z — N-канальный MOSFET-транзистор производства STMicroelectronics, рассчитанный на напряжение сток-исток 600 В при относительно небольшом номинальном токе стока. Такое сочетание типично для ключей, которые работают в цепях с высоким напряжением, но пропускают через себя небольшой ток, — импульсных источниках питания и драйверах освещения.

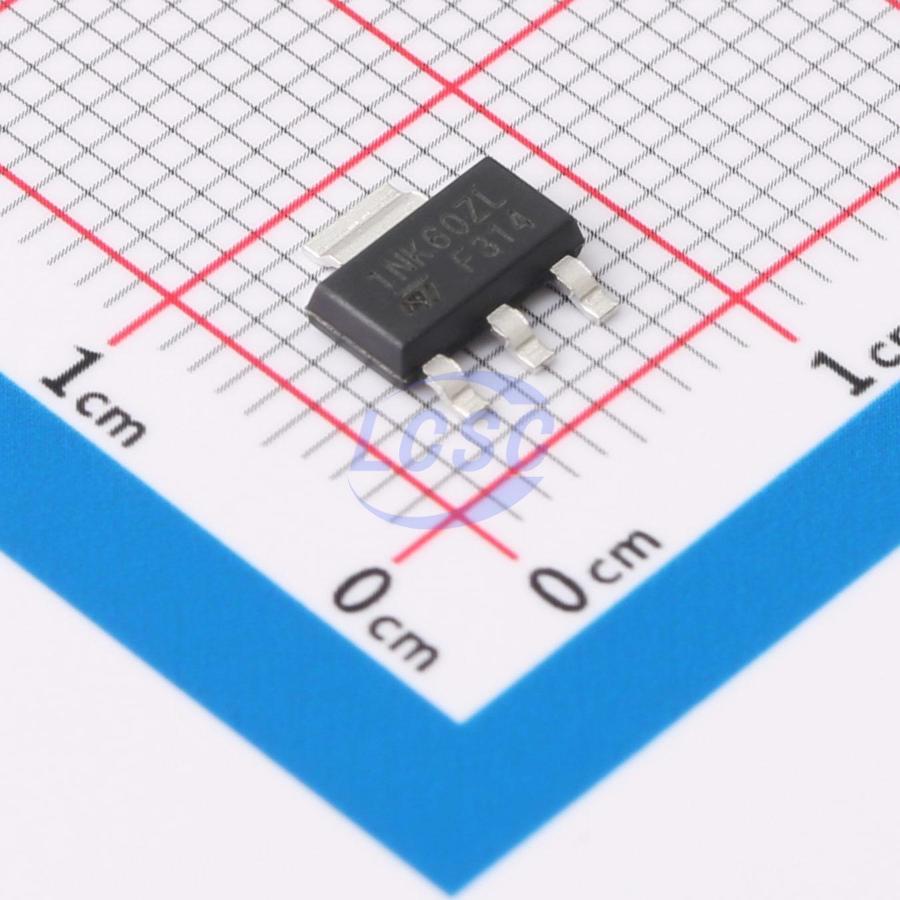

Транзистор выполнен в корпусе SOT-223 (обозначение корпуса по классификации поставщика — TO-261-4 / TO-261 AA), предназначенном для поверхностного монтажа. Такой корпус компактнее классических TO-220 и TO-92, что позволяет плотнее располагать компоненты на плате, сохраняя при этом достаточную площадь контактных площадок для отвода тепла.
Постоянный ток стока при температуре корпуса 25 °C составляет 300 мА. Сопротивление открытого канала не превышает 15 Ом при токе стока 0,4 А и напряжении затвор-исток 10 В — эта пара значений задаёт условия, при которых производитель гарантирует указанное сопротивление. Пороговое напряжение затвора, при котором канал начинает открываться, не превышает 4,5 В при токе стока 50 мкА, а предельное напряжение затвор-исток ограничено ±30 В.
Заряд затвора не превышает 6,9 нКл при напряжении затвор-исток 10 В, входная ёмкость — не более 94 пФ при напряжении сток-исток 25 В. Эти параметры определяют скорость переключения транзистора и требования к выходному току драйвера затвора. Максимальная рассеиваемая мощность составляет 3,3 Вт при указанной температуре корпуса, а диапазон рабочих температур перехода — от -55 до +150 °C, что позволяет использовать транзистор в широком температурном диапазоне эксплуатации.
Основные характеристики
- Тип канала: N-канал (MOSFET)
- Технология: MOSFET (Metal Oxide)
- Корпус: SOT-223 (TO-261-4 / TO-261 AA)
- Монтаж: поверхностный (SMD)
- Напряжение сток-исток (Vdss): 600 В
- Постоянный ток стока при 25 °C: 300 мА
- Сопротивление открытого канала (макс.): 15 Ом при 0,4 А, 10 В
- Пороговое напряжение затвора (макс.): 4,5 В при 50 мкА
- Заряд затвора (макс.): 6,9 нКл при 10 В
- Входная ёмкость (макс.): 94 пФ при 25 В
- Предельное напряжение затвор-исток: ±30 В
- Рассеиваемая мощность (макс.): 3,3 Вт
- Диапазон рабочих температур перехода: от -55 до +150 °C
Где применяется
- Импульсные источники питания: ключевой элемент в преобразователях с высоким входным напряжением
- Драйверы светодиодного освещения: коммутация цепей питания LED-модулей
- Маломощные высоковольтные каскады: схемы, где важен запас по напряжению 600 В при небольшом токе нагрузки
- Платы с плотной компоновкой: за счёт компактного корпуса SOT-223
