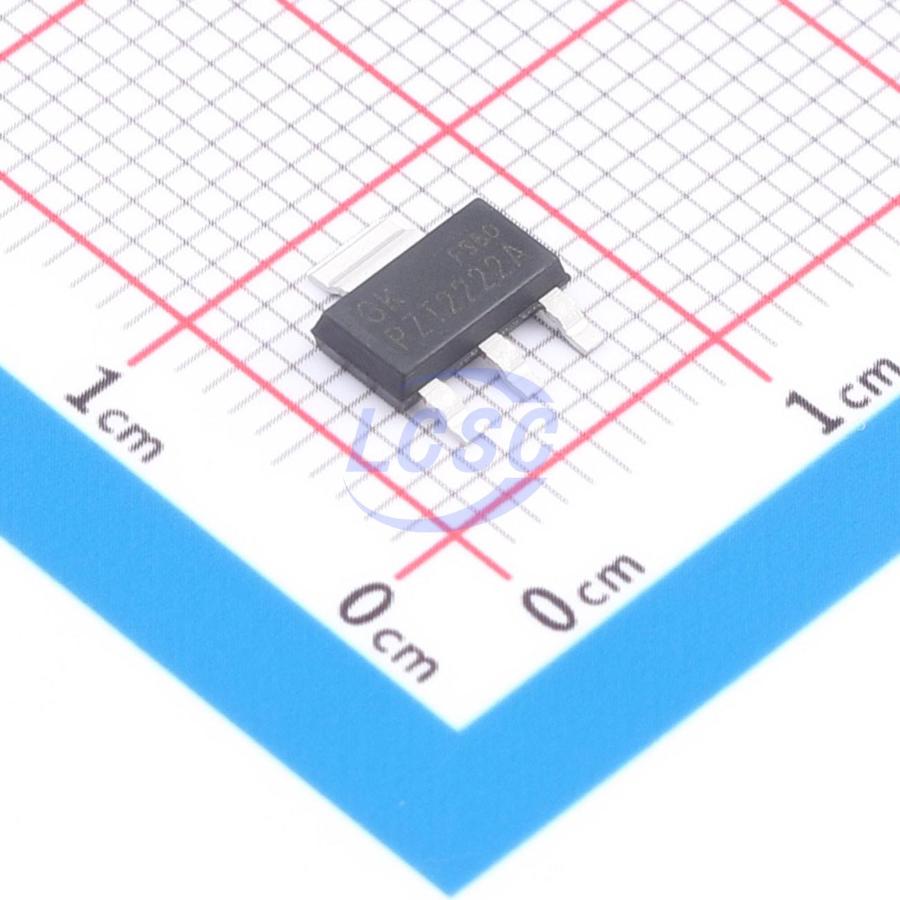

Транзистор PZT2222A — биполярный NPN-транзистор общего назначения, рассчитанный на напряжение коллектор-эмиттер до 40 В и постоянный ток коллектора до 0,6 А. Прибор выпускается в корпусе для поверхностного монтажа SOT223 (типоразмер SC-73) с четырьмя выводами: один из них дублирует вывод коллектора и служит для отвода тепла через контактную площадку на плате, что отличает это исполнение от корпусов с отдельным теплоотводом.
Коэффициент передачи тока по постоянному току (hFE) нормируется в нескольких рабочих точках и лежит в диапазоне от 35 до 300 в зависимости от тока коллектора и температуры: при токе 1 мА гарантируется не менее 50, при 10 мА — не менее 75, при пониженной температуре -55 °C и токе 10 мА — не менее 35. Такой разброс типичен для транзисторов общего применения и означает, что схема, критичная к точному усилению, требует подбора экземпляров по этому параметру.
Граничная частота усиления составляет 300 МГц, времена переключения при токе коллектора 150 мА и токах базы ±15 мА укладываются в десятки-сотни наносекунд: задержка включения 10 нс, время нарастания 25 нс, время рассасывания 200 нс, время спада 60 нс. Эти цифры позволяют использовать транзистор в ключевых каскадах с частотой переключения до единиц мегагерц.
Рассеиваемая мощность корпуса SOT223 достигает 1,15 Вт при температуре окружающей среды не выше 25 °C, монтаже на плату и площадке коллектора 1 см² — при уменьшении площадки или росте температуры допустимая мощность снижается. Тепловое сопротивление переход-среда составляет 109 К/Вт, переход-корпус — 28 К/Вт. Диапазон рабочих температур перехода — от -65 до +150 °C, что покрывает большинство промышленных и бытовых применений.
Основные характеристики
- Тип: биполярный транзистор, NPN
- Корпус: SOT223 (SC-73), 4 вывода
- Макс. напряжение коллектор-эмиттер (Vceo): 40 В
- Макс. напряжение коллектор-база (Vcbo): 75 В
- Макс. напряжение эмиттер-база (Vebo): 6 В
- Макс. постоянный ток коллектора (Ic): 0,6 А
- Импульсный ток коллектора (Icm): 800 мА
- Импульсный ток базы (Ibm): 200 мА
- Рассеиваемая мощность (Ptot): 1,15 Вт при Tamb ≤ 25 °C
- Граничная частота (Ft): 300 МГц
- Коэффициент передачи тока (hFE): 35–300 в зависимости от режима
- Тепловое сопротивление переход-среда: 109 К/Вт
- Тепловое сопротивление переход-корпус: 28 К/Вт
- Диапазон температур перехода: от -65 до +150 °C
Где применяется
- Промышленная автоматика: ключевые и усилительные каскады в схемах управления
- Бытовая электроника: коммутация нагрузок малой и средней мощности
- Драйверы индикации и реле: усиление сигнала для управления светодиодами и обмотками реле
- Импульсные схемы: каскады с частотой переключения до единиц мегагерц благодаря граничной частоте 300 МГц
