Транзистор PS2501L-1 — оптопара с транзисторным выходом, в которой светодиод входной цепи и фототранзистор выходной цепи размещены в одном корпусе и связаны только оптическим каналом. Такая конструкция обеспечивает гальваническую развязку между цепью управления и цепью нагрузки: между входом и выходом нет электрического контакта, а сигнал передаётся светом через прозрачный внутренний зазор корпуса.

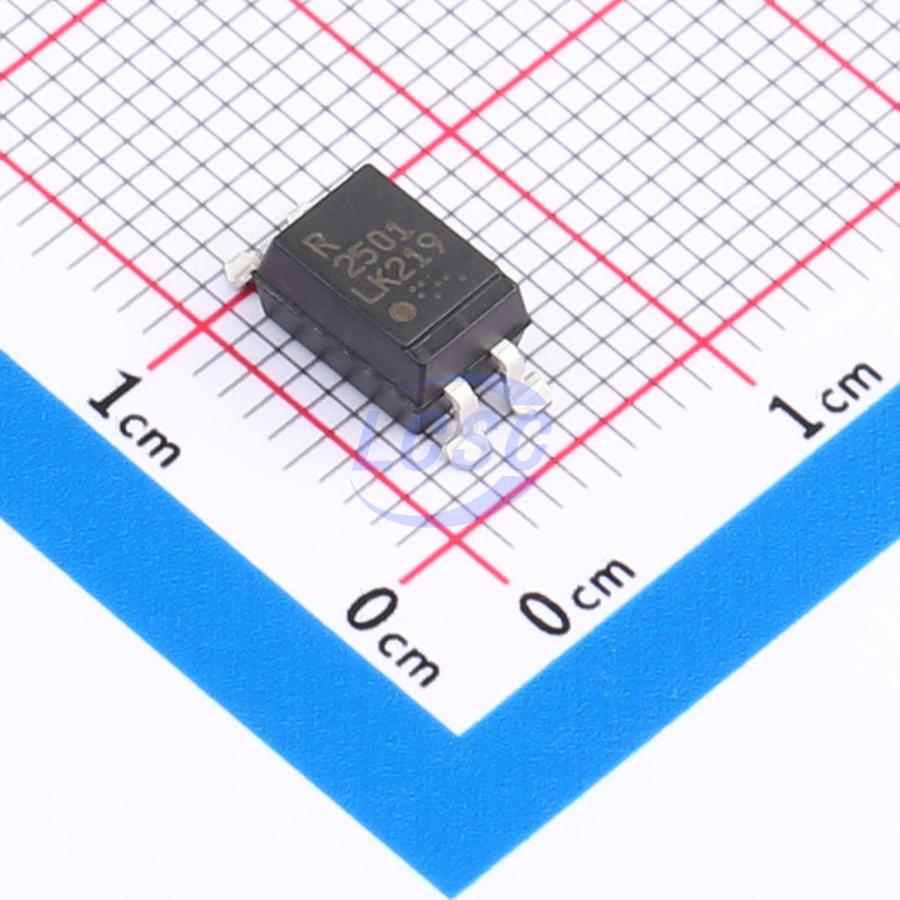

Исполнение L-1 содержит один канал развязки и выполнено в компактном корпусе 4-SMD с выводами типа Gull Wing для поверхностного монтажа. Управляющий сигнал подаётся постоянным током на светодиод, а на выходе включён биполярный транзистор, который открывается пропорционально протекающему через светодиод току.
Коэффициент передачи тока для этого исполнения нормирован в диапазоне от 80 до 600% при токе светодиода 5 мА — это означает, что выходной ток фототранзистора может как быть меньше входного, так и заметно превышать его, в зависимости от конкретного экземпляра в этом разбросе. Максимальный прямой ток через светодиод ограничен на уровне 80 мА, максимальный выходной ток канала — 50 мА, а максимальное выходное напряжение — 80 В.
Время переключения невелико: нарастание сигнала происходит за 3 мкс, спад — за 5 мкс, что достаточно для коммутации управляющих и сигнальных цепей, но не рассчитано на высокоскоростную цифровую передачу данных. Напряжение изоляции между входом и выходом — 5000 Vrms, диапазон рабочих температур — от -55 до +100 °C, что позволяет использовать компонент в жёстких условиях эксплуатации.
Основные характеристики
- Тип входа: постоянный ток (светодиод)
- Тип выхода: транзисторный
- Количество каналов: 1
- Коэффициент передачи тока (CTR): 80–600% при токе 5 мА
- Максимальный прямой ток светодиода: 80 мА
- Максимальный выходной ток канала: 50 мА
- Максимальное выходное напряжение: 80 В
- Напряжение насыщения Vce (макс.): 300 мВ
- Прямое напряжение (тип.): 1.17 В
- Время нарастания / спада: 3 мкс / 5 мкс
- Напряжение изоляции: 5000 Vrms
- Диапазон рабочих температур: -55…+100 °C
- Корпус: 4-SMD, выводы Gull Wing
- Тип монтажа: поверхностный
Где применяется
- Промышленная автоматика: развязка сигналов управления между контроллером и силовыми цепями оборудования
- Блоки питания: изоляция цепи обратной связи между первичной и вторичной сторонами преобразователя
- Интерфейсные схемы: развязка входов и выходов последовательных интерфейсов и токовых петель
- Защита микроконтроллерных входов: исключение прямого электрического контакта с высоковольтными или зашумлёнными цепями
