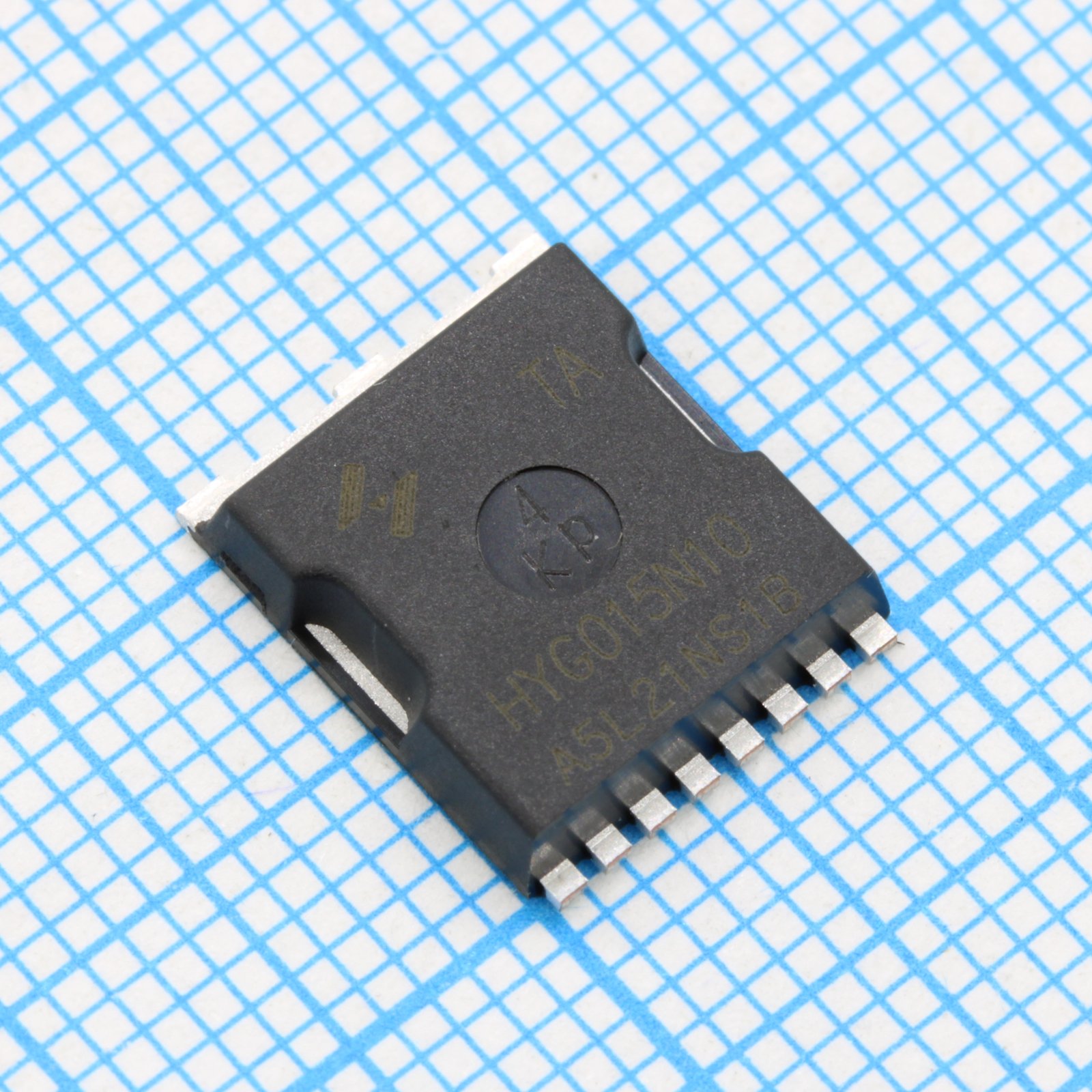

Транзистор Huayi HYG015N10NS1TA — мощный полевой транзистор N-канального типа в корпусе TOLL-8 для работы с большими токами в силовых цепях. Максимальный непрерывный ток стока при температуре кристалла 25 °C составляет 380 ампер, что позволяет использовать транзистор в источниках питания и моторных контроллерах с высокой мощностью.
Напряжение насыщения затвор-сток (VDSS) составляет 100 вольт, что определяет максимальное напряжение, которое может выдержать открытый транзистор. Сопротивление открытого канала при напряжении затвора 10 вольт и токе 100 ампер равно 1.2 миллиома. Такое низкое сопротивление минимизирует потери энергии на тепло при работе с высокими токами и требует хорошего охлаждения корпуса.
При повышении температуры кристалла до 100 °C максимальный ток снижается до 268.7 ампер, что необходимо учитывать при расчёте теплоотвода. Заряд затвор-исток 60 нанокулон требует управляющего сигнала достаточной ёмкости для быстрого переключения. Диапазон рабочих температур от −55 до +175 °C позволяет использовать компонент в промышленных и автомобильных приложениях.
Обратное напряжение на диоде тела транзистора 0.83 вольта при токе 100 ампер означает, что при реверсивных токах через диод будет падение напряжения меньше типичных 1 вольта, что снижает потери энергии в рекуперативных схемах. Корпус TOLL-8 обеспечивает хороший тепловой контакт с печатной платой и позволяет размещать несколько транзисторов параллельно для достижения ещё больших токов.
Основные характеристики
MOSFET N-канальный, TOLL-8, ток до 380 А (при 25 °C), напряжение 100 В, сопротивление 1.2 мОм. Рабочая температура от −55 до +175 °C. Заряд затвора 60 нКл, обратное напряжение 0.83 В.
Где применяется
- Импульсные источники питания: силовые выключатели в блоках питания высокой мощности и преобразователях
- Контроллеры двигателей: управление тремя- и четырёхфазными моторами с регулировкой скорости
- Батарейные системы: управление зарядом и разрядом в контроллерах аккумуляторов и UPS
- Индуктивные системы: коммутация обмоток электромагнитов в реле и соленоидах
Выбор транзистора определяется требуемым напряжением, непрерывным и импульсным токами, а также частотой коммутации. Необходимо обеспечить адекватный теплоотвод за счёт теплопроводящей подложки и, при необходимости, радиатора. Специалисты компании помогут подобрать схему управления и согласуют параметры для вашего применения. Заявки принимаются по адресу micro@tkasiatorg.ru.
