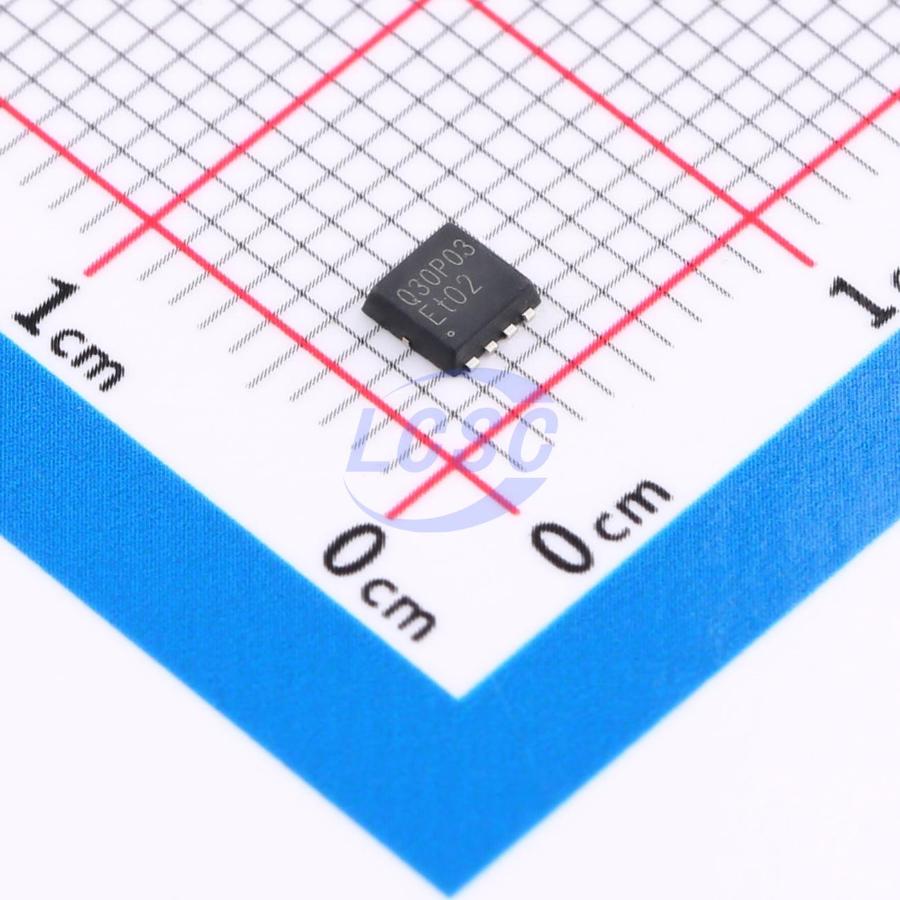

Транзистор полевой MOSFET P-канальный 30В 60A, 10мОм HKTQ30P03 — силовой ключ для схем коммутации постоянного тока с низким сопротивлением открытого канала. Транзистор рассчитан на напряжение сток-исток до 30 В и продолжительный ток стока до 60 А, сопротивление канала в открытом состоянии не превышает 10 мОм при напряжении затвор-исток 10 В.
Низкое сопротивление открытого канала снижает тепловыделение при протекании больших токов, поэтому транзистор пригоден для применений, где через ключ длительно идет ток в десятки ампер, а место под теплоотвод ограничено. При напряжении затвор-исток 4,5 В сопротивление канала возрастает до 13,5 мОм, что позволяет использовать транзистор и в цепях с пониженным управляющим напряжением.
Транзистор выдерживает лавинный пробой: энергия лавинного пробоя нормирована на уровне 64 мДж при лавинном токе 30 А, импульсный ток стока может достигать 90 А. Это делает компонент устойчивым к коротким перегрузкам и коммутационным выбросам, характерным для индуктивных нагрузок.
Полный заряд затвора составляет 81 нКл, а время включения и выключения измеряется единицами и десятками наносекунд, что обеспечивает быстрое переключение при работе в преобразователях с высокой частотой коммутации. Корпус — компактный SMD PDFN3333 с 8 выводами, залитый пластиком с классом горючести 94V-0.
Основные характеристики
- Тип: MOSFET, P-канальный
- Максимальное напряжение сток-исток: 30 В
- Максимальный ток стока (25 °C): 60 А
- Импульсный ток стока: 90 А
- Сопротивление открытого канала (10 В): 10 мОм макс. (тип. 7,4 мОм)
- Сопротивление открытого канала (4,5 В): 13,5 мОм макс. (тип. 11,4 мОм)
- Пороговое напряжение затвор-исток: −1,0…−2,0 В
- Полный заряд затвора: 81 нКл (тип.)
- Лавинная энергия: 64 мДж
- Рассеиваемая мощность (25 °C): 32 Вт
- Диапазон рабочих температур: −55…+150 °C
- Корпус: PDFN3333, 8 выводов
Где применяется
- DC-DC преобразователи: ключевой элемент с низкими потерями проводимости на высоких токах нагрузки.
- Цепи защиты от переполюсовки: включение в разрыв питания без заметного падения напряжения на канале.
- Силовые ключи управления нагрузкой: коммутация моторов, светодиодных матриц и других потребителей с током до десятков ампер.
- Компактная промышленная и бытовая электроника: применение там, где важны малые габариты корпуса при высокой токовой нагрузке.
