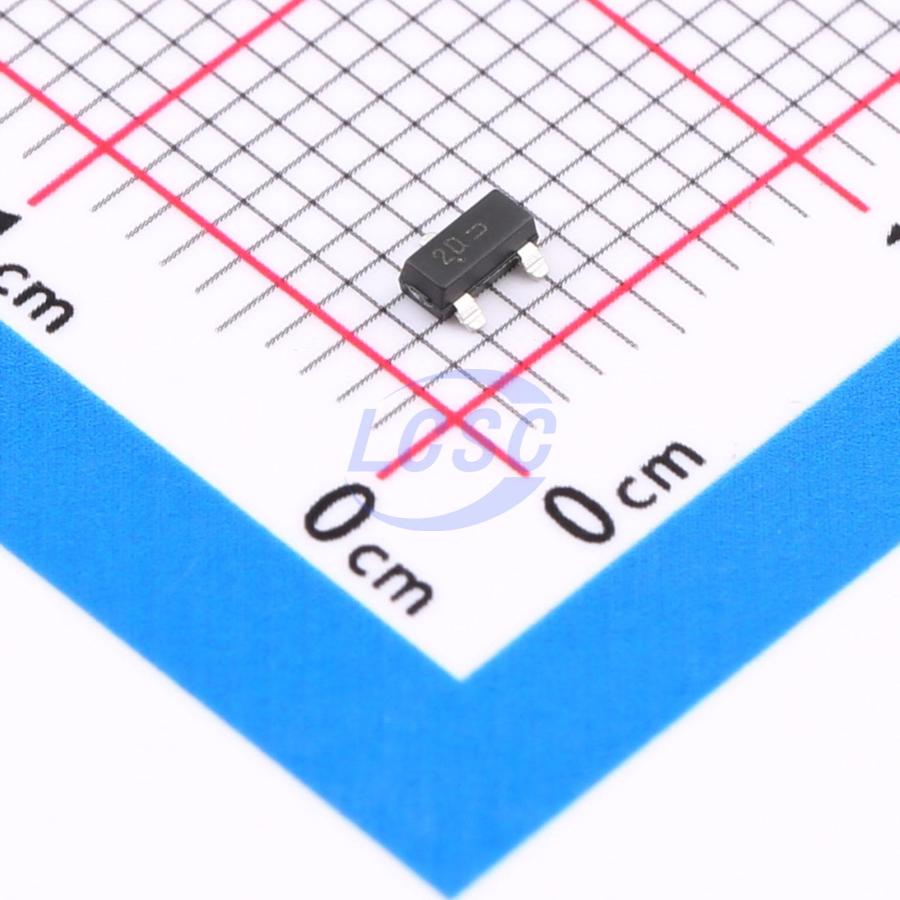

Транзистор MMBTA92LT1G — биполярный PNP-транзистор высокого напряжения общего назначения, выполненный в корпусе SOT-23 для поверхностного монтажа. Прибор рассчитан на коммутацию цепей с относительно высоким напряжением при небольших токах и применяется в узлах управления, где требуется работа с напряжением в сотни вольт при токах до долей ампера.
Максимальное напряжение коллектор-эмиттер и коллектор-база составляет 300 В, напряжение эмиттер-база — 5 В. Максимальный постоянный ток коллектора — 500 мА, а напряжение насыщения коллектор-эмиттер не превышает 0,5 В при указанных производителем режимах. Напряжение насыщения база-эмиттер ограничено значением 0,9 В. Коэффициент передачи тока (hFE) составляет не менее 25 при токе коллектора 1 мА и 30 мА, и не менее 40 при токе 10 мА, что обеспечивает стабильное усиление в типовых режимах переключения.
Рассеиваемая мощность транзистора зависит от типа платы-теплоотвода: 300 мВт на керамической подложке и 225 мВт на плате FR5. Тепловое сопротивление переход-среда составляет 417°С/Вт для керамической подложки и 556°С/Вт для FR5. Граничная частота усиления — 50 МГц, ёмкость коллектор-база — не более 6,0 пФ. Обратные токи утечки невелики: ток коллектор-база (ICBO) — не более 0,25 мкА, ток эмиттер-база (IEBO) — не более 0,1 мкА.
Корпус SOT-23 имеет длину от 2,80 до 3,04 мм, ширину от 1,20 до 1,40 мм и высоту от 0,89 до 1,11 мм при шаге выводов от 1,78 до 2,04 мм. Максимальная температура перехода — 150°С, диапазон температуры хранения — от -55 до +150°С. Компонент не содержит свинца и галогенов и соответствует требованиям RoHS, на корпусе нанесена маркировка 2D.
Основные характеристики
- Полярность: PNP
- Максимальное напряжение коллектор-эмиттер: 300 В
- Максимальное напряжение коллектор-база: 300 В
- Максимальное напряжение эмиттер-база: 5 В
- Максимальный ток коллектора: 500 мА
- Напряжение насыщения коллектор-эмиттер: не более 0,5 В
- Граничная частота: 50 МГц
- Корпус: SOT-23
- Максимальная температура перехода: 150°С
- Соответствие стандартам: RoHS, без свинца и галогенов
Где применяется
- Узлы управления высоковольтными цепями: коммутация нагрузок при напряжении до 300 В
- Источники питания: вспомогательные ключевые каскады и цепи запуска
- Промышленная автоматика: платы управления с высоковольтными сигнальными цепями
- Бытовая электроника: маломощные переключающие каскады в компактных устройствах
