Транзистор MMBT2222A — биполярный NPN-транзистор общего применения в корпусе для поверхностного монтажа. Прибор работает как управляемый ключ: небольшой ток базы открывает переход коллектор-эмиттер и позволяет пропускать через транзистор ток нагрузки или усиливать слабый входной сигнал. Такое сочетание делает его пригодным как для схем усиления, так и для простых ключевых каскадов.

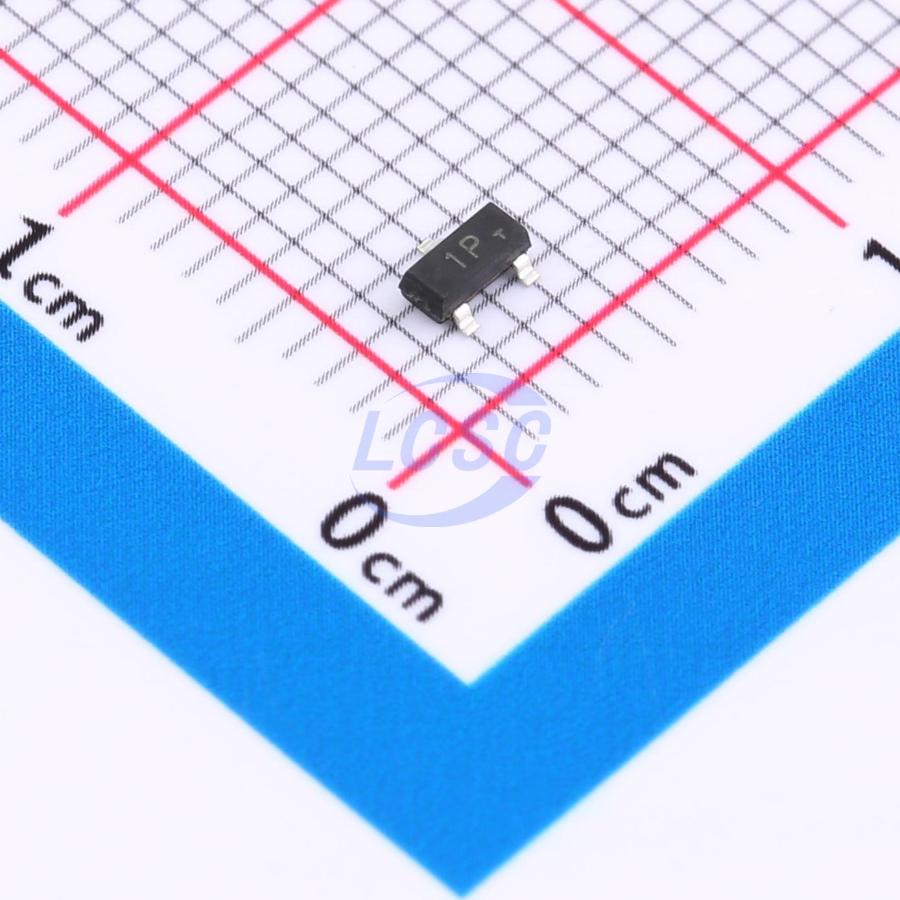

Исполнение MMBT2222A рассчитано на напряжение коллектор-эмиттер до 40 В и ток коллектора до 0,6 А при рассеиваемой мощности не более 0,3 Вт. Эти значения задают потолок нагрузки: транзистор годится для маломощных цепей управления, но не для силовой коммутации токов в единицы ампер и выше. Корпус SOT-23 занимает мало места на плате и предназначен для автоматизированной сборки поверхностным монтажом.
У транзистора есть комплементарная пара с обратной полярностью — MMBT2907A. Это позволяет собирать двухтактные каскады и схемы, где нужен одновременно NPN- и PNP-переход с близкими параметрами, без подбора компонентов от разных производителей.
Компонент имеет паспортную защиту от статического электричества: по модели тела человека — 4000 В, по машинной модели — 400 В, что соответствует классу C по классификации JEDEC для модели тела человека. На корпусе нанесена маркировка с кодом даты в формате YM и кодом типа K1P, что позволяет идентифицировать партию и дату изготовления без вскрытия упаковки.
Основные характеристики
- Полярность: NPN
- Максимальное напряжение коллектор-эмиттер: 40 В
- Максимальный ток коллектора: 0,6 А
- Рассеиваемая мощность: 0,3 Вт
- Корпус: SOT-23
- Монтаж: поверхностный
- Комплементарная пара (PNP): MMBT2907A
- Защита от статики, модель тела человека: 4000 В
- Защита от статики, машинная модель: 400 В
- Маркировка: код даты YM, код типа K1P
Где применяется
- Бытовая электроника: ключевые каскады для управления светодиодами и маломощными нагрузками
- Промышленная автоматика: усиление сигналов датчиков и логических уровней
- Источники питания малой мощности: коммутация цепей смещения и обратной связи
- Ремонт и повторное производство плат: замена аналогичных NPN-транзисторов в корпусе SOT-23
