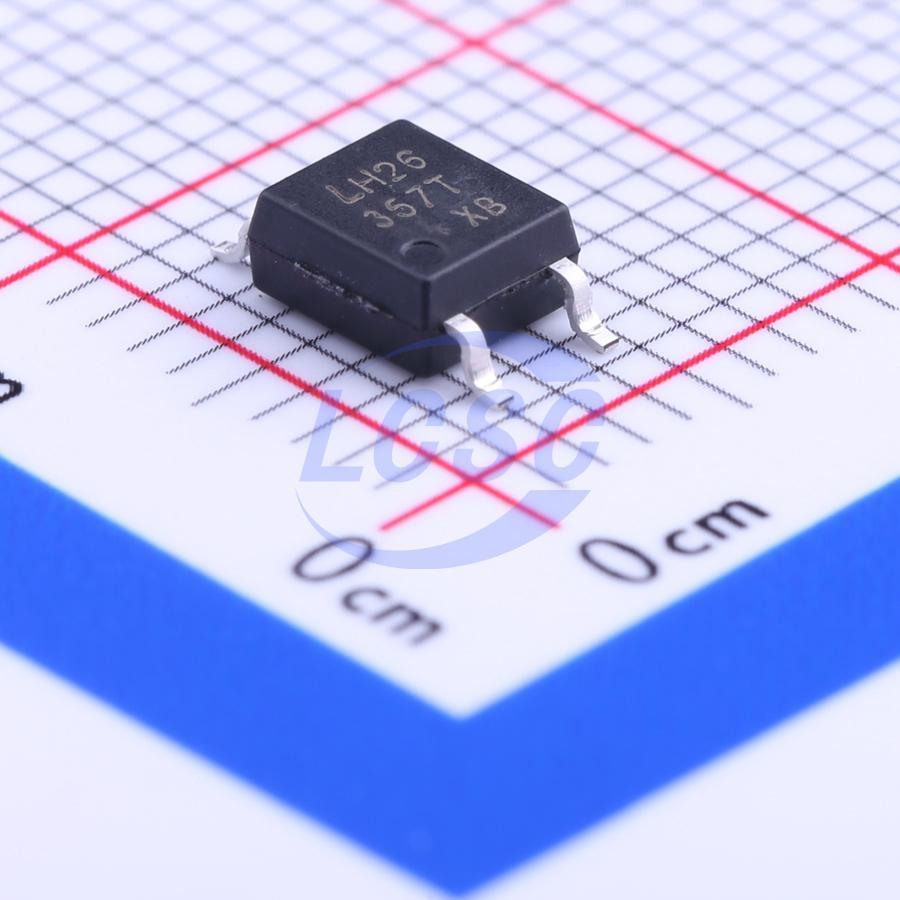

Оптопара с транзисторным выходом LTV LTV-357T-B — компонент гальванической развязки, в котором входной светодиод и выходной фототранзистор размещены в одном корпусе для поверхностного монтажа. Входная и выходная цепи электрически не связаны между собой и разделены изоляционным барьером, рассчитанным на напряжение изоляции 3750 В (действующее значение).
Входная часть LTV-357T-B управляется постоянным током: максимальный прямой ток через светодиод — 50 мА, типовое прямое падение напряжения на нём — 1,2 В. Ток выходного канала ограничен теми же 50 мА, а максимальное напряжение на выходном транзисторе — 35 В.
Коэффициент передачи тока (CTR) при токе управления 5 мА лежит в диапазоне от 130% до 260%, то есть выходной ток фототранзистора может превышать входной ток светодиода в 1,3–2,6 раза. Время нарастания выходного сигнала — 4 мкс, время спада — 3 мкс, а напряжение насыщения коллектор-эмиттер не превышает 200 мВ.
Компонент выпускается в корпусе 4-SMD с изогнутыми выводами (соответствует типоразмеру 4-SOP) с одним каналом развязки. Диапазон рабочих температур — от −55 до +110 °C, что позволяет использовать оптопару в оборудовании с расширенными требованиями по условиям эксплуатации.
Основные характеристики
- Число каналов: 1
- Тип входа: постоянный ток (DC)
- Тип выхода: транзисторный
- Максимальный входной ток: 50 мА
- Выходной ток на канал: 50 мА
- CTR при 5 мА: от 130% до 260%
- Прямое напряжение (тип.): 1,2 В
- Максимальное выходное напряжение: 35 В
- Напряжение насыщения Vce (макс.): 200 мВ
- Время нарастания / спада: 4 мкс / 3 мкс
- Напряжение изоляции: 3750 В (действующее значение)
- Диапазон рабочих температур: −55…+110 °C
- Корпус: 4-SMD (4-SOP)
- Монтаж: поверхностный
Где применяется
- Гальваническая развязка: разделение цепей управления и силовых цепей в источниках питания
- Промышленная автоматика: изоляция сигнальных линий между управляющей электроникой и исполнительными устройствами
- Обратная связь в источниках питания: передача сигнала ошибки через изоляционный барьер
- Бытовая электроника: коммутация и изоляция управляющих сигналов в компактных устройствах
