Транзистор Leshan Radio 2N7002 — N-канальный полевой транзистор (MOSFET) на основе технологии Trench, рассчитанный на напряжение сток-исток до 60 В и постоянный ток 300 мА с импульсной перегрузкой до 1,2 А. Сопротивление открытого канала при напряжении затвор-исток 10 В составляет 2,8 Ом типовое и не превышает 5 Ом максимально, что обеспечивает низкие потери при коммутации. Максимальное рассеивание мощности достигает 0,83 Вт при надлежащем охлаждении.
Быстрое переключение (время включения 2,5 нс, выключения 11 нс) делает транзистор пригодным для широкого диапазона рабочих частот от постоянного тока до сотен килогерц. Пороговое напряжение затвор-исток составляет 2 В типовое с диапазоном от 1 до 2,5 В, что обеспечивает совместимость с цифровыми логическими сигналами 3,3 В и 5 В. Компонент остаётся функционален в диапазоне температур от −65°C до +150°C с изменением порогового напряжения не более 2,75 В при низких температурах.

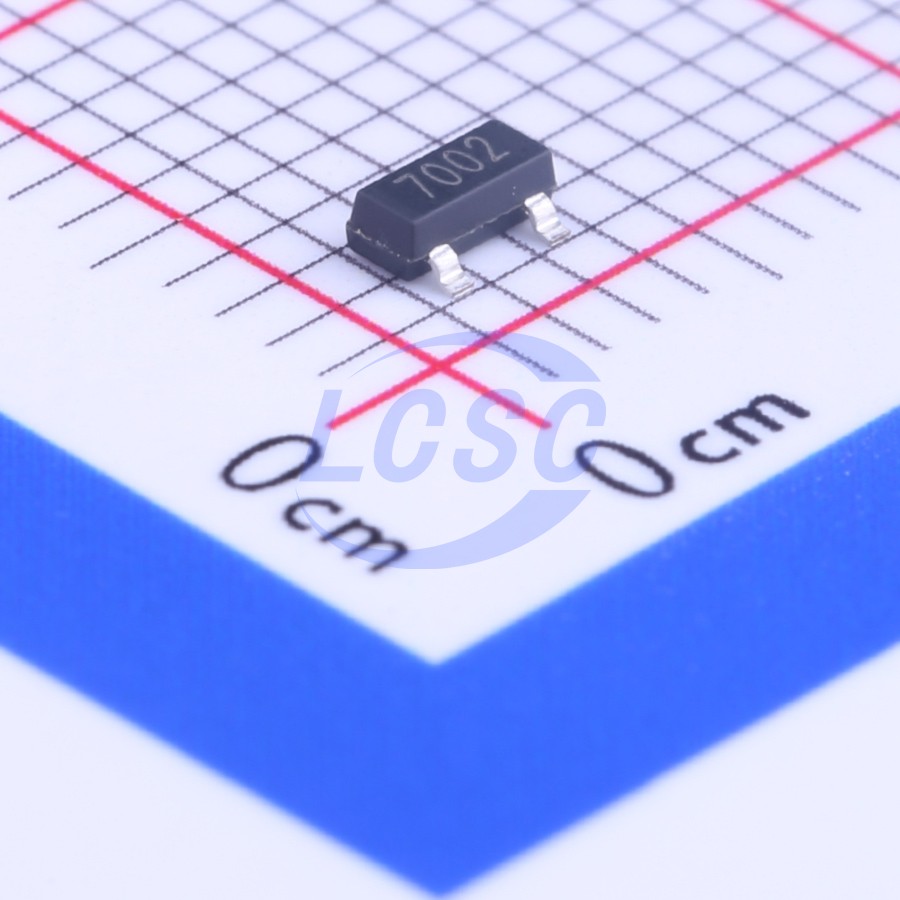

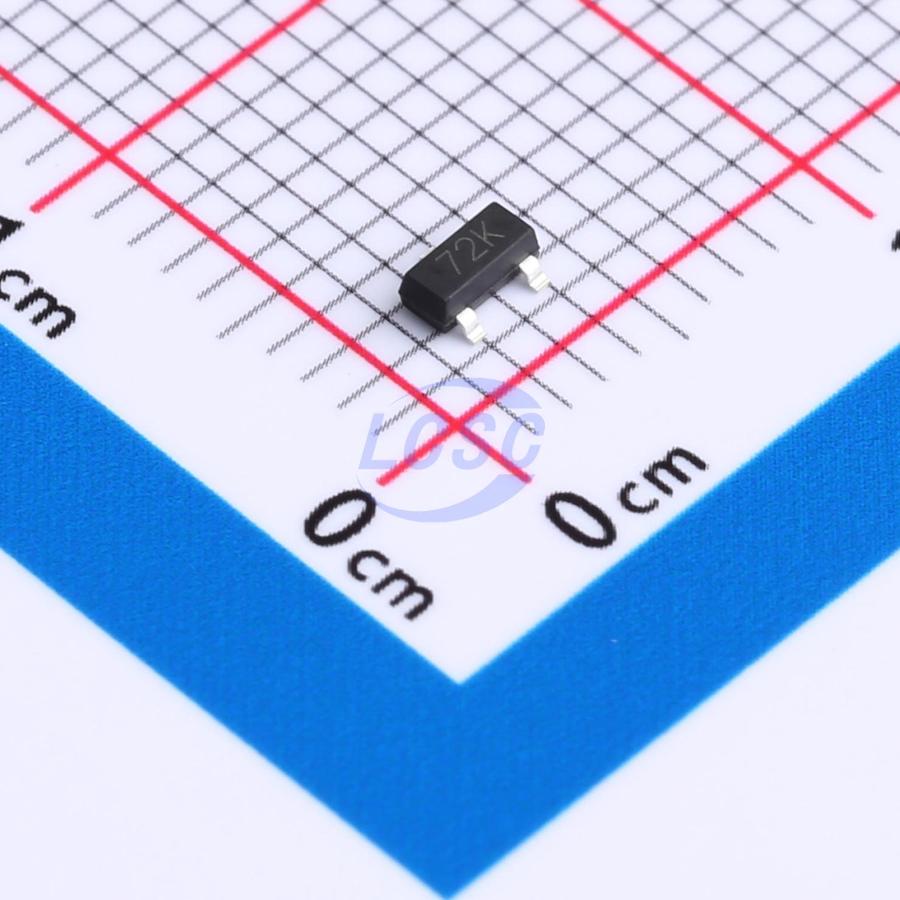

Миниатюрный пластиковый корпус SOT-23 предназначен для поверхностного монтажа, занимает минимум печатной платы и обеспечивает хорошее отводячество тепла при плотной компоновке. Встроенный диод между истоком и стоком позволяет использовать транзистор в цепях с вращающимися нагрузками без дополнительных защитных компонентов.
Основные характеристики
N-канальный MOSFET, Vds макс. 60 В, Id макс. 300 мА, Rds(on) 2,8 Ом при Vgs 10 В, время переключения 2,5 нс включение и 11 нс выключение, диапазон работы −65°C до +150°C.
Где применяется
- Коммутация нагрузок: управление маломощными реле, светодиодами и электромоторами через логические сигналы микроконтроллера
- DC/DC преобразователи: ключевой элемент в импульсных регуляторах напряжения и понижающих преобразователях до 20 Вт
- Аналоговые переключатели: управление аудиосигналами, пропускание аналоговых сигналов в зависимости от управляющего напряжения
- Линии задержки и генераторы: ключ в схемах формирования импульсов и регулировании времени задержки
