Транзистор KT3102E — биполярный кремниевый транзистор структуры NPN, рассчитанный на работу в маломощных усилительных и переключающих каскадах. Максимальное напряжение коллектор-эмиттер и коллектор-база — 20 В, напряжение эмиттер-база — 5 В, максимальный постоянный ток коллектора — 100 мА, импульсный ток коллектора допускается до 200 мА.
Коэффициент передачи тока (hFE) для этого исполнения лежит в диапазоне 400–1000 при комнатной температуре, минимальное значение сохраняется на уровне 400 и при +85 °C, а при −40 °C гарантированный минимум составляет 100. По паспортным данным граничная частота усиления достигает 300 МГц, при этом гарантированный минимум по параметру Ft — 150 МГц, что определяет применимость транзистора в схемах на повышенных частотах.

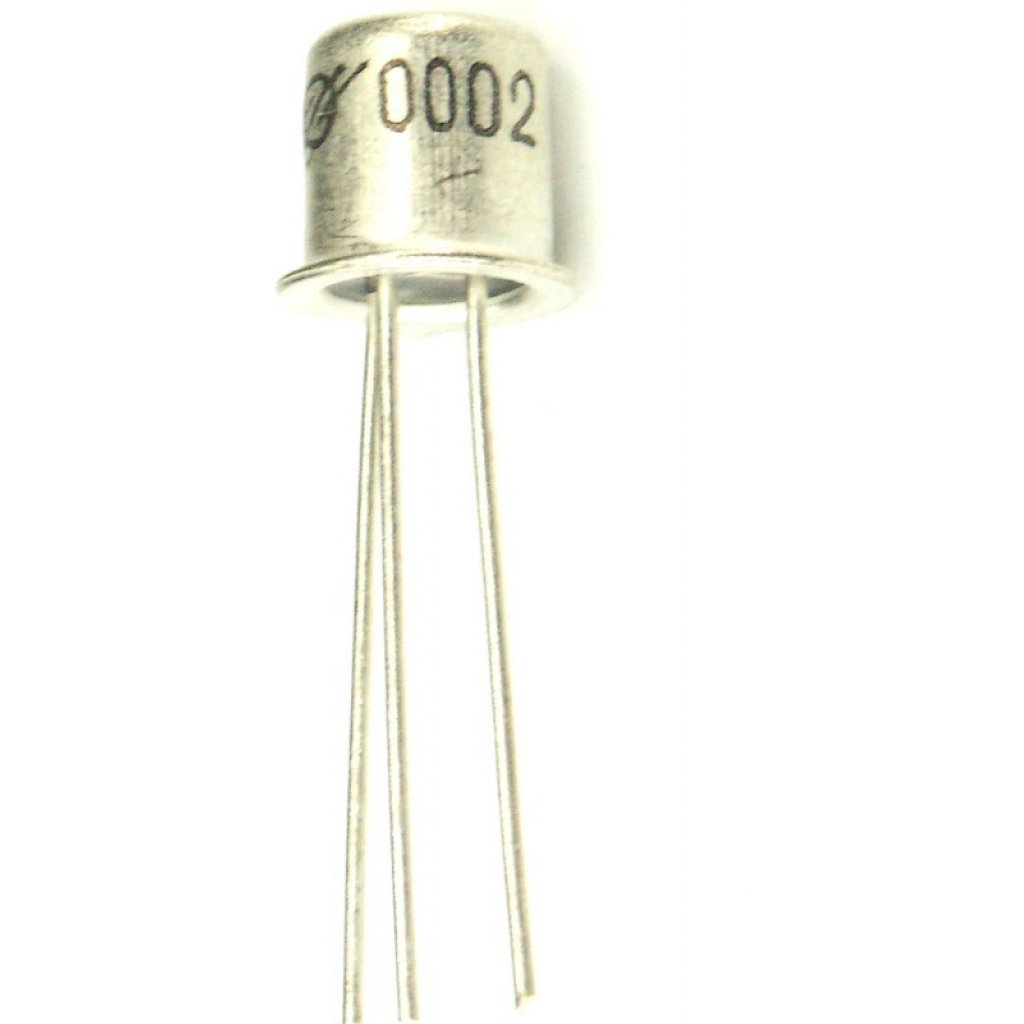

Транзистор выпущен в металлостеклянном корпусе с гибкими выводами (тип КТ3102 Г-К), масса компонента — 0,5 г, монтаж выводной. Максимально допустимая мощность рассеивания — 250 мВт при температуре корпуса до 25 °C, дальше мощность снижается по формуле P = (125 − T) / 0,4 мВт, тепловое сопротивление переход-среда — 0,4 °C/мВт, максимальная температура перехода — 125 °C.
Обратный ток коллектор-эмиттер не превышает 0,05 мкА, обратный ток эмиттер-база — не более 10 мкА, ёмкость коллекторного перехода — до 6 пФ, постоянная времени цепи обратной связи — не более 100 пс. Пайка выводов допускается при температуре до 260 °C в течение не более 3 секунд на расстоянии не менее 5 мм от корпуса, диапазон рабочих температур окружающей среды — от −40 до +85 °C.
Основные характеристики
- Тип: NPN, кремниевый
- Максимальное напряжение Uкэ / Uкб: 20 В
- Максимальное напряжение Uэб: 5 В
- Максимальный ток коллектора: 100 мА (импульсный — 200 мА)
- Коэффициент усиления hFE: 400–1000
- Граничная частота: до 300 МГц (гарантированный минимум Ft — 150 МГц)
- Максимальная рассеиваемая мощность: 250 мВт
- Максимальная температура перехода: 125 °C
- Диапазон рабочих температур: от −40 до +85 °C
- Корпус: металлостеклянный, выводной
- Масса: 0,5 г
Где применяется
- Усилительные каскады: высокий hFE подходит для маломощных линейных усилителей
- Ключевые (переключающие) схемы: используется как электронный ключ в маломощных цепях
- Высокочастотные цепи: граничная частота до 300 МГц позволяет применять в радиотракте
- Ремонт и замена: подходит для восстановления аппаратуры с транзисторами серии КТ3102
