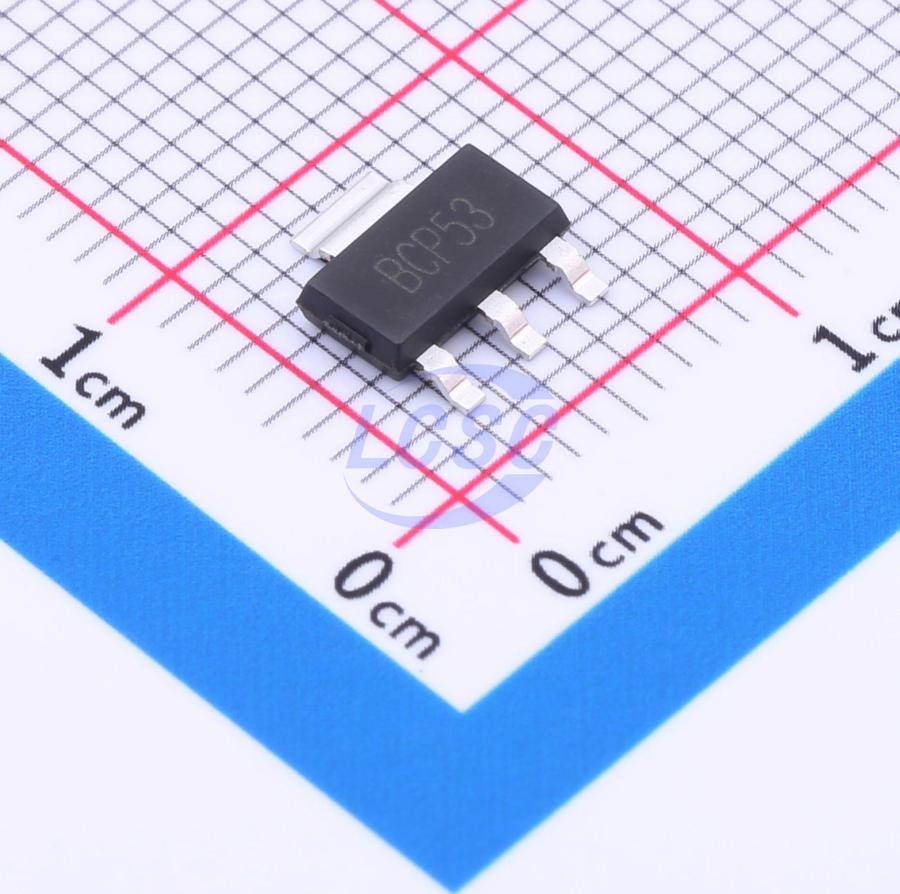

Транзистор JSCJ SOT-223 — биполярный PNP-транзистор BCP53-10T1G в корпусе для поверхностного монтажа SOT-223, изготовленный по кремниевой эпитаксиальной технологии (Silicon Epitaxial). Компонент рассчитан на работу при отрицательной полярности питания и применяется там, где нужна коммутация тока до -1 А или усиление слабых сигналов в компактном SMD-исполнении.
Пробивное напряжение коллектор-эмиттер — -80 В, коллектор-база — -100 В, эмиттер-база — -5 В. Ток коллектора в постоянном режиме ограничен -1 А, в импульсе — до -2 А, ток базы — -100 мА в установившемся режиме и до -200 мА в импульсе. Такое соотношение предельных параметров позволяет использовать транзистор как в силовых ключах, так и в линейных каскадах с запасом по перегрузке.
Рассеиваемая мощность корпуса — 1,5 Вт при термосопротивлении переход-среда 94 °C/Вт, поэтому при токах, близких к предельным, нагрев отводится через контактные площадки платы. Коэффициент усиления по току — от 25 до 250, напряжение насыщения коллектор-эмиттер — не более -0,5 В, напряжение насыщения база-эмиттер — -1,0 В. Частота перехода 100 МГц покрывает задачи звукового диапазона и низкочастотной импульсной коммутации.
Диапазон рабочих температур и температур перехода — от -65 до +150 °C, что даёт запас при установке рядом с греющимися компонентами платы. Пайка выполняется по стандартному профилю оплавления для SMD-корпусов; для построения двухтактных каскадов производитель указывает комплементарный NPN-транзистор BCP56.
Основные характеристики
- Полярность: PNP
- Корпус: SOT-223
- Размеры корпуса: 6,50 × 3,50 × 1,75 мм
- Напряжение коллектор-эмиттер: -80 В
- Напряжение коллектор-база: -100 В
- Напряжение эмиттер-база: -5 В
- Постоянный ток коллектора: -1 А
- Импульсный ток коллектора: -2 А
- Ток базы: -100 мА
- Рассеиваемая мощность: 1,5 Вт
- Термосопротивление переход-среда: 94 °C/Вт
- Коэффициент усиления по току (hFE): 25–250
- Частота перехода: 100 МГц
- Диапазон рабочих температур: -65...+150 °C
- Комплементарный NPN-транзистор: BCP56
Где применяется
- Силовые ключи низковольтных цепей: коммутация нагрузок в источниках питания и драйверах
- Линейные каскады усиления: работа с малосигнальными аналоговыми трактами
- Двухтактные схемы: пара с NPN-транзистором BCP56 в комплементарных каскадах
- Промышленная автоматика и бытовая техника: применение на платах управления и коммутации
Специалисты Азияторга подберут нужное исполнение транзистора, предложат аналог при отсутствии позиции на складе и рассчитают срок поставки. Заявку можно отправить на micro@tkasiatorg.ru.
