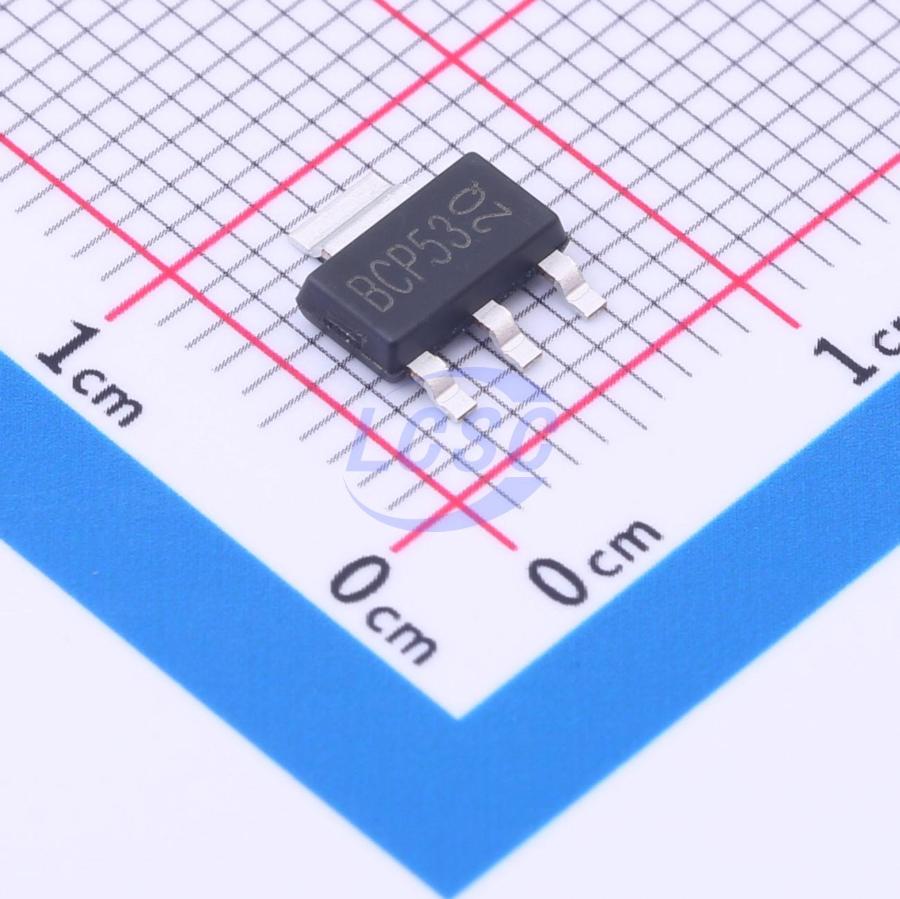

Транзистор JSCJ SOT-223-4 — биполярный PNP-транзистор с заводским обозначением BCP53-10T1G, выполненный в корпусе для поверхностного монтажа SOT-223. Кристалл изготовлен по кремниевой эпитаксиальной технологии (Silicon Epitaxial) и рассчитан на работу в цепях малой и средней мощности, где требуется управляемая коммутация тока или усиление сигнала при отрицательной полярности питания.
Предельное напряжение коллектор-эмиттер составляет -80 В, коллектор-база — -100 В, эмиттер-база — -5 В. Постоянный ток коллектора ограничен значением -1 А, в импульсном режиме транзистор выдерживает кратковременный ток до -2 А. Ток базы в установившемся режиме — -100 мА, в импульсе — до -200 мА. Такой запас по току и напряжению позволяет применять транзистор в силовых ключах низковольтных цепей и в линейных усилительных каскадах.
Рассеиваемая мощность — 1,5 Вт, термосопротивление переход-среда — 94 °C/Вт, что определяет допустимый нагрев корпуса при длительной нагрузке без дополнительного теплоотвода через плату. Коэффициент усиления по постоянному току лежит в диапазоне от 25 до 250 в зависимости от рабочей точки, напряжение насыщения коллектор-эмиттер при полном открытии не превышает -0,5 В, напряжение насыщения база-эмиттер — -1,0 В. Частота перехода — 100 МГц, чего достаточно для звуковых и низкочастотных импульсных схем.
Корпус SOT-223 с планарными выводами предназначен для пайки оплавлением и сохраняет заявленные параметры в диапазоне температур от -65 до +150 °C, включая температуру перехода. Для построения двухтактных каскадов производитель указывает комплементарную пару NPN — транзистор BCP56, что упрощает подбор второго плеча схемы.
Основные характеристики
- Полярность: PNP
- Корпус: SOT-223
- Размеры корпуса: 6,50 × 3,50 × 1,75 мм
- Напряжение коллектор-эмиттер: -80 В
- Напряжение коллектор-база: -100 В
- Напряжение эмиттер-база: -5 В
- Постоянный ток коллектора: -1 А
- Импульсный ток коллектора: -2 А
- Ток базы: -100 мА
- Рассеиваемая мощность: 1,5 Вт
- Термосопротивление переход-среда: 94 °C/Вт
- Коэффициент усиления по току (hFE): 25–250
- Частота перехода: 100 МГц
- Диапазон рабочих температур: -65...+150 °C
- Комплементарный NPN-транзистор: BCP56
Где применяется
- Импульсные источники питания: ключевой элемент в силовой части низковольтных DC/DC преобразователей
- Линейные стабилизаторы напряжения: проходной или управляющий транзистор в цепи регулирования
- Усилительные каскады: предварительное усиление сигналов малого уровня в аналоговых узлах
- Промышленная автоматика и бытовая электроника: коммутация нагрузок и логических цепей на платах управления
