Транзистор International Rectifier IRLML2244TRPBF — это MOSFET-транзистор с P-каналом на напряжение сток-исток 20 В и максимальный постоянный ток стока 4,3 А. Транзистор рассчитан на применение в цепях коммутации нагрузки и управления питанием, где требуется малое сопротивление в открытом состоянии при небольших габаритах корпуса.
Сопротивление канала в открытом состоянии не превышает 54 мОм при токе стока 4,3 А и напряжении затвор-исток 4,5 В, что обеспечивает низкие потери мощности при коммутации нагрузки. Пороговое напряжение затвор-исток не превышает 1,1 В при токе 10 мкА, а допустимое напряжение затвор-исток ограничено значением ±12 В, что определяет требования к цепи управления затвором.
Заряд затвора не превышает 6,9 нКл при напряжении затвор-исток 4,5 В, входная ёмкость — не более 570 пФ при напряжении сток-исток 16 В. Эти значения определяют скорость переключения транзистора и потери на управление затвором в импульсных схемах. Максимальная рассеиваемая мощность корпуса — 1,3 Вт, что ограничивает ток нагрузки при длительной работе без дополнительного теплоотвода.

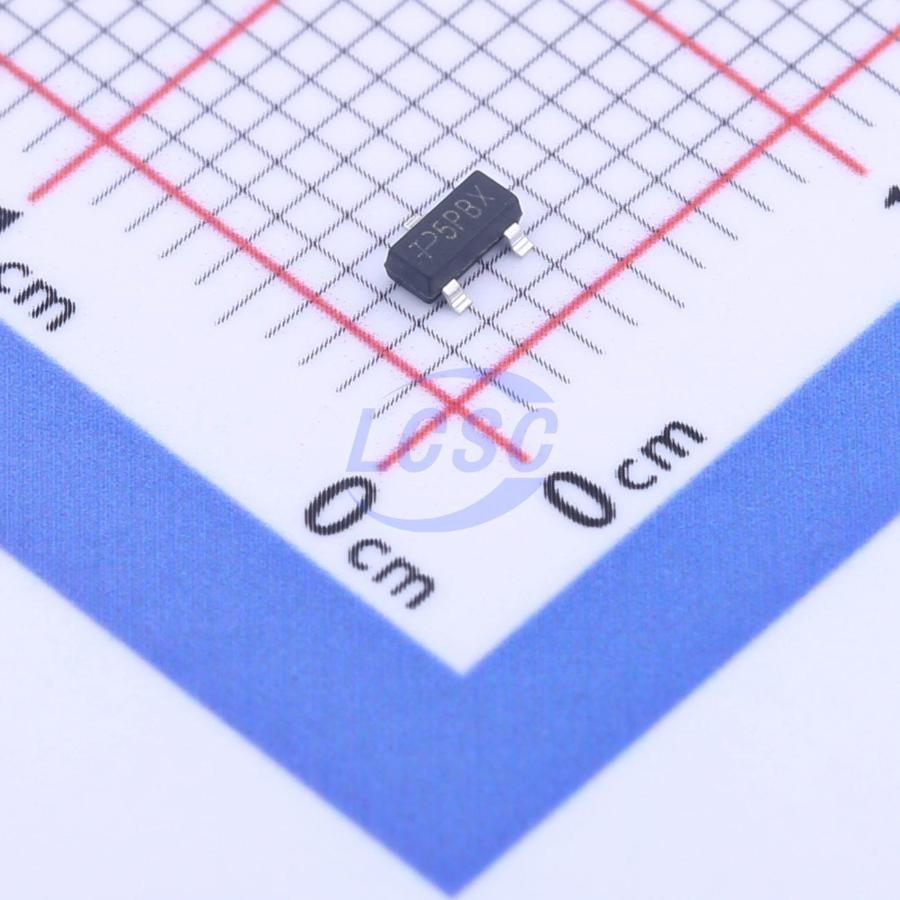

Транзистор выпускается в корпусе SOT-23 (обозначается также как TO-236-3, SC-59, Micro3) для поверхностного монтажа и работает в диапазоне температур перехода от -55 до 150°C. Компактный корпус и малое сопротивление канала делают IRLML2244TRPBF подходящим выбором для плотного монтажа в цепях коммутации нагрузки постоянного тока.
Основные характеристики
- Тип транзистора: MOSFET, P-канал
- Напряжение сток-исток (Vdss): 20 В
- Максимальный постоянный ток стока: 4,3 А
- Сопротивление канала (Rds on, макс.): 54 мОм при 4,3 А, 4,5 В
- Пороговое напряжение затвор-исток: не более 1,1 В при 10 мкА
- Максимальное напряжение затвор-исток: ±12 В
- Заряд затвора: не более 6,9 нКл при 4,5 В
- Входная ёмкость: не более 570 пФ при 16 В
- Максимальная рассеиваемая мощность: 1,3 Вт
- Корпус: SOT-23 (TO-236-3, SC-59)
- Тип монтажа: поверхностный (SMD)
- Рабочая температура перехода: -55…150°C
Где применяется
- Коммутация нагрузки по цепи питания: включение и отключение цепей постоянного тока в компактных устройствах
- Управление питанием периферии: ключи в схемах распределения питания на платах с плотным монтажом
- Импульсные преобразователи малой мощности: работа в качестве силового ключа при умеренных токах нагрузки
- Портативная и мобильная электроника: применение там, где важны малые габариты корпуса и низкие потери на ключе
