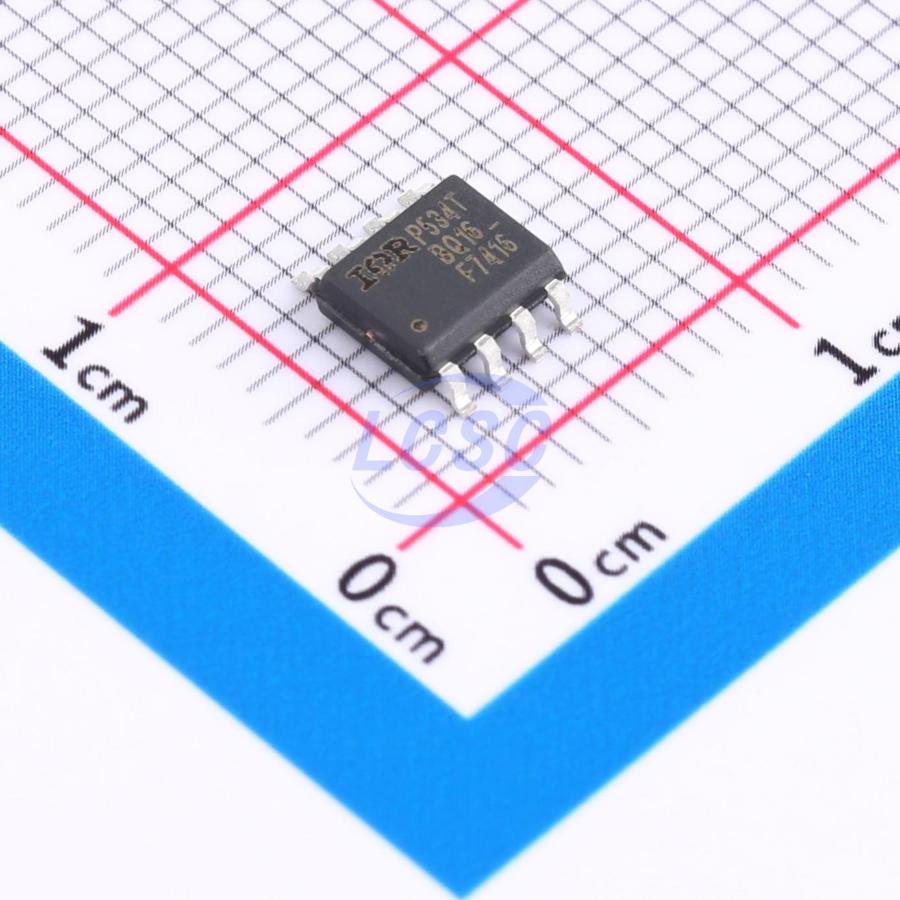

Транзистор International Rectifier IRF7416TRPBF — полевой МОП-транзистор с P-каналом в корпусе для поверхностного монтажа SO-8. Прибор рассчитан на максимальное напряжение сток-исток 30 В и допускает длительный ток стока до 10 А при температуре корпуса 25°C; при нагреве корпуса до 70°C допустимый длительный ток снижается до 7,1 А, что стоит учитывать при расчёте теплового режима платы. Импульсный ток стока — до 45 А.
Сопротивление открытого канала сток-исток у этого исполнения составляет 0,020 Ом, что даёт низкие потери проводимости и позволяет применять транзистор в ключевых схемах с высокой плотностью тока: DC/DC преобразователях, коммутаторах питания, зарядных устройствах. Структура прибора включает встроенный диод (P-канал плюс диод), что упрощает работу транзистора в мостовых и полумостовых топологиях, где нужен путь для обратного тока без установки внешнего диода.
Управление затвором рассчитано на напряжение до ±20 В, входная ёмкость канала — 1700 пФ, полный заряд затвора — 61 нКл. Время нарастания и спада фронтов, 27 нс и 36 нс соответственно, определяют скорость переключения и динамические потери в импульсных схемах. Время обратного восстановления встроенного диода — 45 нс, это значимо при работе в схемах с высокой частотой коммутации.
Рабочий диапазон температуры перехода — от -55°C до +150°C, максимальная рассеиваемая мощность — 2,5 Вт со снижением на 0,02 Вт на каждый градус превышения 25°C, тепловое сопротивление переход-среда — 50°C/Вт. Энергия одиночного лавинного импульса — 370 мДж, эта величина описывает стойкость транзистора к кратковременным выбросам напряжения при коммутации индуктивной нагрузки.
Основные характеристики
- Тип: P-канальный МОП-транзистор со встроенным диодом
- Корпус: SO-8, поверхностный монтаж
- Максимальное напряжение сток-исток: 30 В
- Ток стока при 25°C: 10 А
- Ток стока при 70°C: 7,1 А
- Импульсный ток стока: 45 А
- Сопротивление сток-исток открытого канала: 0,020 Ом
- Напряжение затвор-исток: ±20 В
- Входная ёмкость: 1700 пФ
- Заряд затвора: 61 нКл
- Время нарастания / спада: 27 нс / 36 нс
- Время обратного восстановления диода: 45 нс
- Энергия одиночного лавинного импульса: 370 мДж
- Рассеиваемая мощность: 2,5 Вт
- Тепловое сопротивление переход-среда: 50°C/Вт
- Рабочая температура перехода: от -55°C до +150°C
Где применяется
- Импульсные источники питания: ключ в DC/DC преобразователях и зарядных устройствах, где важно низкое сопротивление открытого канала
- Коммутация цепей питания: включение и отключение нагрузки в портативной и промышленной аппаратуре
- Мостовые и полумостовые схемы: встроенный диод избавляет от установки отдельного защитного диода
- Ремонт и замена: подбор аналога на платах с P-канальными ключами в корпусе SO-8 по напряжению и сопротивлению канала
