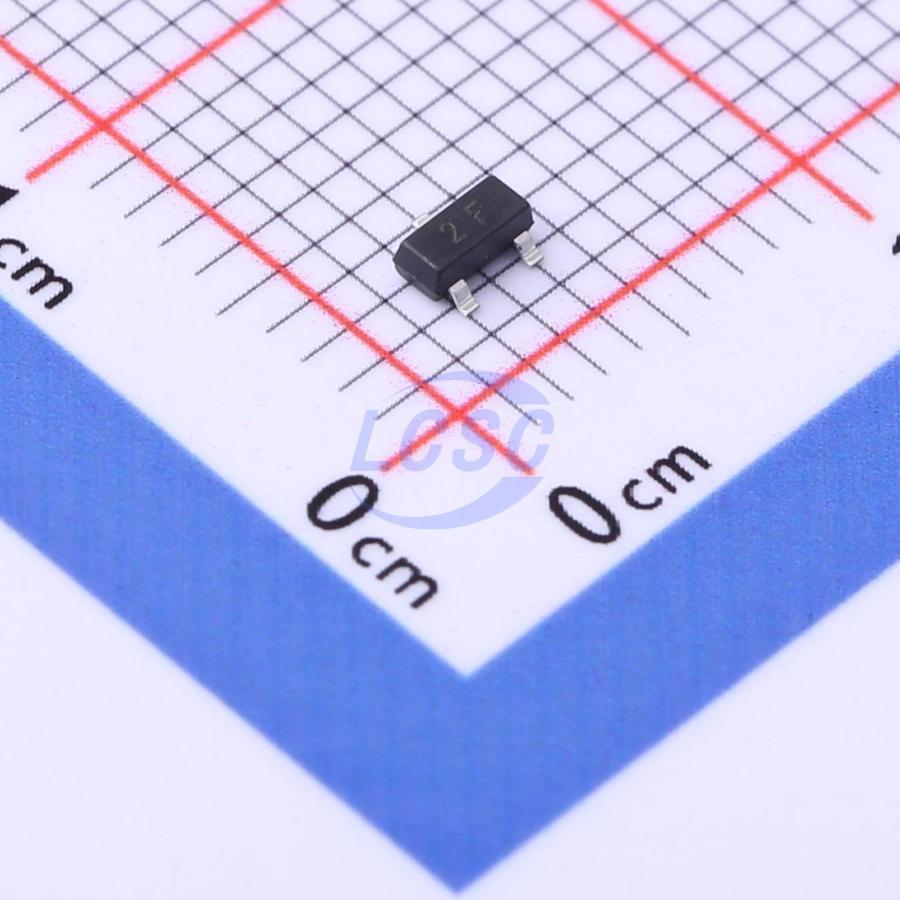

Транзистор Hottech MMBT2907A — кремниевый биполярный PNP-транзистор малой мощности, рассчитанный на коммутацию и усиление в цепях с требуемой инверсией полярности сигнала. Максимальное напряжение коллектор-эмиттер составляет −60 В (по модулю), максимальный ток коллектора — 0,6 А, максимальная рассеиваемая мощность — 350 мВт. Компонент выпускается в компактном корпусе SOT-23 для поверхностного монтажа с пластиковым молдированным корпусом зелёного цвета.
Минимальный коэффициент передачи по току (коэффициент усиления) составляет 75 при высоком ударном токе, максимальный — 300, что обеспечивает стабильное усиление в различных режимах работы. Частота единичного усиления — 200 МГц, что позволяет использовать транзистор в схемах с относительно высокочастотными сигналами. Дополнительный NPN-тип — MMBT2222A, что облегчает построение комплементарных каскадов. Время нарастания и спада сигнала составляют примерно 30 нс, время задержки — 40 нс, время выключения — 100 нс, что характеризует быстродействие компонента. Диапазон рабочих и хранения от −55 °C до 150 °C.
Основные характеристики
PNP-транзистор на −60 В с максимальным током −0,6 А и частотой 200 МГц. Коэффициент усиления 75–300, быстрое переключение за 30–100 нс. Корпус SOT-23 для компактных схем.
Где применяется
- Выходные каскады: управление нагрузками и реле в инвертированной полярности
- Дополнительные пары: построение симметричных двухтактных схем вместе с NPN-транзистором
- Коммутационные узлы: переключение в логических цепях с высокой скоростью
- Усилители мощности: промежуточные каскады в многокаскадных усилителях
Специалисты компании подберут PNP-транзистор под требуемые напряжение и ток, предложат комплементарный NPN-парт и согласуют поставку. Направьте заявку на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
Вопросы по подбору, замене и рекламациям — на micro@tkasiatorg.ru.
