Транзистор DTC114EKAT146 50 В 100 мА корпус SOT-346 — это цифровой биполярный NPN-транзистор со встроенными резисторами смещения 10 кОм и 10 кОм в одном корпусе. Внутренняя схема объединяет собственно транзистор, резистор в цепи базы и резистор база-эмиттер, поэтому для типового ключевого применения внешние резисторы на плату ставить не нужно — компонент сразу принимает логический уровень на вход и коммутирует нагрузку на выходе.
Максимальное напряжение питания цепи коллектор-эмиттер — 50 В, максимальный ток коллектора — 0,1 А (100 мА), рассеиваемая мощность — 0,2 Вт. Диапазон допустимого входного напряжения — от −10 до 40 В, что даёт запас при управлении от логики с разными уровнями и защищает вход при случайных выбросах напряжения. Порог включения по входу — не менее 3,0 В, порог выключения — не более 0,5 В, входной ток при этом не превышает 880 мкА благодаря встроенному резистору 10 кОм в цепи базы.
На выходе во включённом состоянии остаточное напряжение не превышает 300 мВ, в выключенном состоянии ток утечки — не более 500 нА, коэффициент передачи (gi) — около 30. Граничная частота транзистора составляет 250 МГц, что обеспечивает быстрое переключение в цифровых цепях и импульсных схемах. Максимальная температура перехода — 150 °C, хранение допускается в диапазоне от −55 до +150 °C.

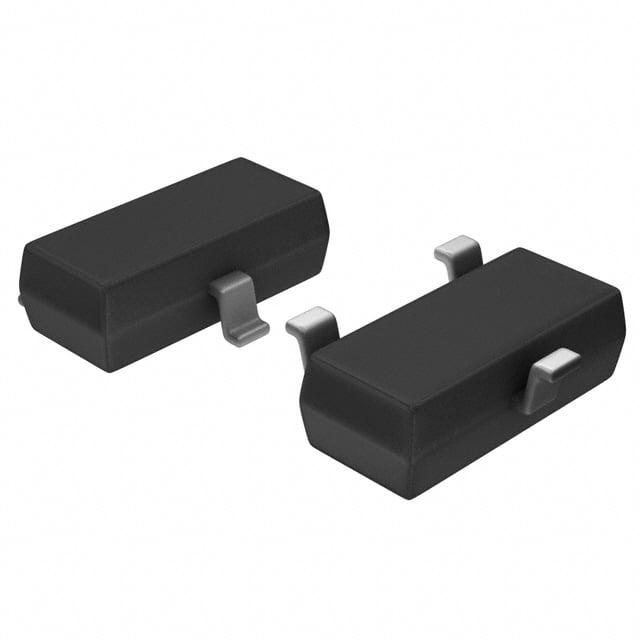

Корпус SMT3 (он же SOT-346) — компактный трёхвыводной SMD-корпус, применяемый там, где важна плотность монтажа. Для схем, где требуется симметричное решение на дополнение, выпускается комплементарный PNP-транзистор серии DTA114E с теми же номиналами встроенных резисторов, что позволяет собирать двухтактные каскады управления на паре согласованных компонентов.
Основные характеристики
- Тип: цифровой биполярный NPN со встроенными резисторами
- Встроенные резисторы: 10 кОм + 10 кОм
- Максимальное напряжение: 50 В
- Максимальный ток коллектора: 0,1 А
- Рассеиваемая мощность: 0,2 Вт
- Граничная частота: 250 МГц
- Пороги входа: включение от 3,0 В, выключение до 0,5 В
- Максимальная температура перехода: 150 °C
- Корпус: SOT-346 (SMT3), SMD
- Комплементарная пара: PNP-транзистор серии DTA114E
Где применяется
- Интерфейс микроконтроллера с нагрузкой: прямое управление светодиодами, реле и транзисторными ключами без внешних резисторов на плате
- Согласование логических уровней: широкий диапазон входного напряжения упрощает стыковку узлов с разным питанием
- Импульсные и цифровые схемы: высокая граничная частота обеспечивает быстрое переключение сигналов
- Промышленная автоматика: компактный корпус и встроенные резисторы сокращают число компонентов на плате в цепях управления
