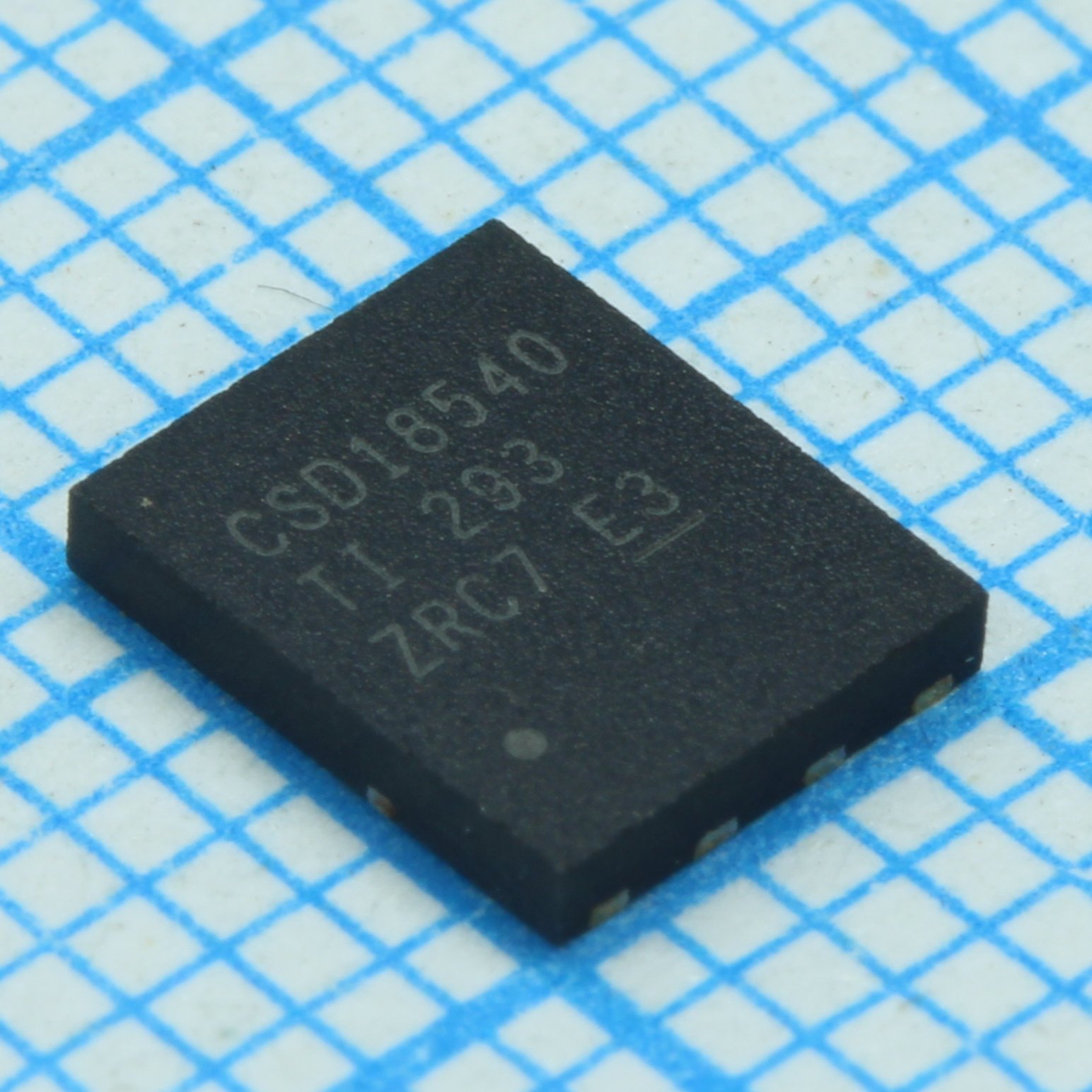

Транзистор Texas Instruments CSD18540Q5B — мощный n-канальный MOSFET, рассчитанный на блокирующее напряжение 60 В и максимальный ток до 100 А (при ограничении корпусом; кремний выдерживает до 205 А при 25 °С). Помещен в компактный корпус 8-VSON-FET с усиленной тепловой площадкой, что облегчает отвод тепла при поверхностном монтаже. Сопротивление в открытом состоянии всего 1,8 мΩ при управляющем напряжении 10 В, что означает минимальные потери на переходе сток−исток.
Транзистор характеризуется малым временем задержки и быстрыми переходами: задержка включения 6 нс, выключения 20 нс, время спада 3 нс, нарастания 9 нс. Это позволяет работать на частотах десятков килогерц и выше с хорошей эффективностью коммутирования. Общий заряд затвора 41 нКл при 10 В управления требует качественного драйвера, но меньше, чем у традиционных мощных транзисторов. Энергия лавинного пробоя одиночного импульса 320 мДж обеспечивает некоторую защиту при переходных процессах, хотя полноценная защита требует внешних компонентов.
Диапазон рабочих температур −55…+175 °С охватывает автомобильные и промышленные приложения. При температуре 25 °С максимальный ток ограничен корпусом (100 А), что соответствует мощности около 18 Вт при Vds = 3 В на переходе. Тепловое сопротивление переход−среда 50 °C/Вт требует надежного отвода тепла с помощью теплоотводящей площадки и возможно внешних радиаторов при полной нагрузке.
Основные характеристики
N-канальный MOSFET, 60 В/100 А, 1,8 мΩ при Vgs 10 В, корпус 8-VSON-FET 5×6 мм (SMD). Быстрые переходы 3–9 нс, заряд затвора 41 нКл, рабочий диапазон −55…+175 °С.
Где применяется
- Импульсные источники питания: синхронные выпрямители, управление высокоэффективными преобразователями DC/DC
- Системы управления нагрузкой: ключирование больших токов в системах распределения питания
- Драйверы светодиодов: коммутация питания светодиодных матриц с минимальными потерями
- Промышленная электроника: управление моторами, релейные схемы, защита от перегрузок
Быстрые переходы этого транзистора требуют внимания к выводам питания и земли для снижения индуктивности, иначе возможны скачки напряжения. Специалисты компании помогут спроектировать обвязку затвора, подберут снаббирующие цепи и рассчитают теплоотвод. Отправьте запрос на micro@tkasiatorg.ru.
