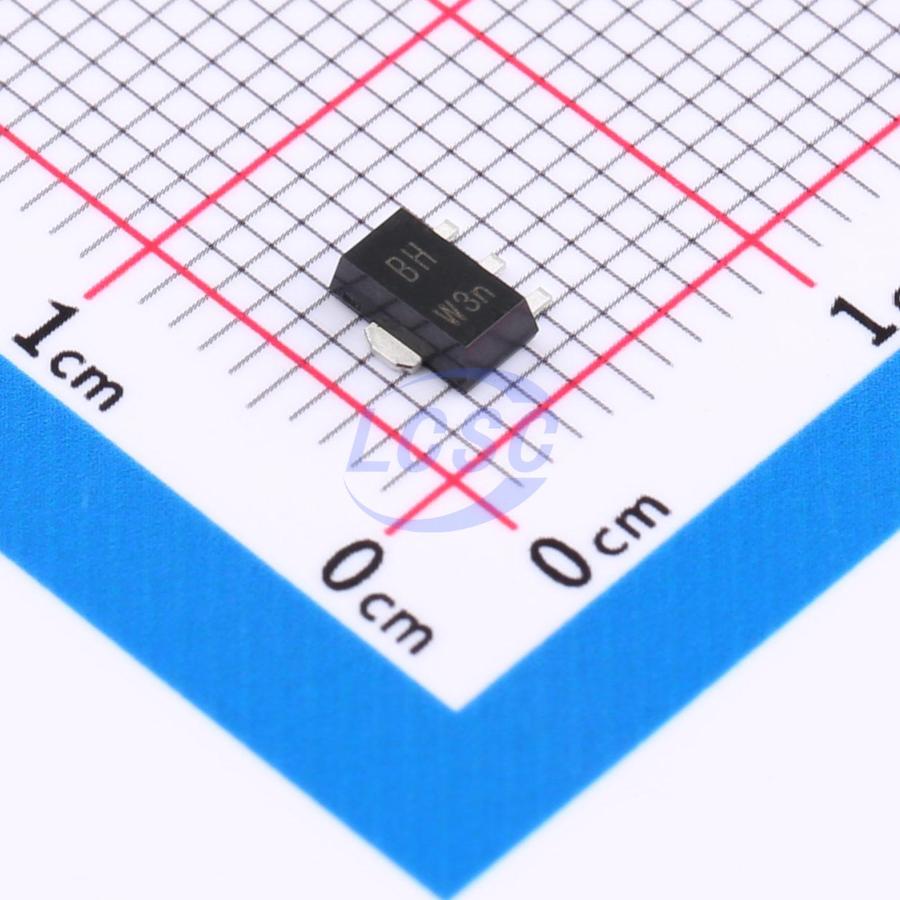

Транзистор BCX56 — биполярный NPN-транзистор в компактном корпусе для поверхностного монтажа SOT-89 (по корпусному стандарту — TO-243AA). Прибор нормирован на постоянный ток коллектора до 1 А и максимальное напряжение коллектор-эмиттер 80 В, что делает его пригодным для каскадов с умеренной токовой нагрузкой и повышенным запасом по напряжению — как в усилительных, так и в ключевых схемах.
В корпусе SOT-89 используется широкий центральный вывод, одновременно служащий теплоотводом: через паяное соединение с контактной площадкой платы он отводит тепло от кристалла, поэтому транзистор допускает рассеиваемую мощность до 1,25 Вт — больше, чем аналоги в корпусе SOT-23 при том же токе. Поставляемая партия — производства Nexperia, парт-номер BCX56-10.115, дата код 2019.
Коэффициент усиления по току hFE нормирован не менее 63 при токе коллектора 150 мА и напряжении Vce 2 В. Это значение достаточно для типовых задач общего назначения, но не рассчитано на схемы с высоким требуемым усилением по току. Граничная частота транзистора — 180 МГц, что покрывает работу в цепях с частотами до сотен килогерц без ощутимого искажения фронтов при переключении.
Ток отсечки коллектора ICBO не превышает 100 нА, а напряжение насыщения Vce(sat) при токе базы 50 мА и токе коллектора 500 мА ограничено значением 500 мВ — низкие потери во включённом состоянии подтверждают пригодность прибора для ключевого режима. Предельная температура перехода — 150 °C, что оставляет запас по нагреву при плотной установке на плате.
Основные характеристики
- Тип транзистора: NPN, биполярный
- Максимальный ток коллектора (Ic): 1 А
- Максимальное напряжение коллектор-эмиттер: 80 В
- Максимальная рассеиваемая мощность: 1,25 Вт
- Ток отсечки коллектора (ICBO), макс.: 100 нА
- Коэффициент усиления по току (hFE), мин.: 63 при Ic 150 мА, Vce 2 В
- Граничная частота: 180 МГц
- Напряжение насыщения Vce(sat), макс.: 500 мВ при Ib 50 мА, Ic 500 мА
- Рабочая температура перехода, макс.: 150 °C
- Корпус: SOT-89 (TO-243AA), поверхностный монтаж
Где применяется
- Линейные усилительные каскады: сочетание умеренного hFE и запаса по напряжению 80 В подходит для аналоговых ступеней малой и средней мощности
- Ключевые цепи управления нагрузкой: низкое напряжение насыщения снижает потери при коммутации реле, светодиодных сборок и небольших электродвигателей
- Дискретные узлы защиты и стабилизации питания: запас по напряжению коллектор-эмиттер востребован в цепях ограничения и коммутации напряжения
- Плотный монтаж на печатной плате: корпус SOT-89 с теплоотводящим выводом рассеивает больше мощности, чем SOT-23, при той же занимаемой площади
