Транзистор BCX54 — биполярный NPN-транзистор общего применения на номинальный ток коллектора до 1 А, выпускаемый в исполнении BCX54-10.115. Прибор относится к серии кремниевых биполярных транзисторов и рассчитан на работу в ключевых и усилительных каскадах с умеренной рассеиваемой мощностью.

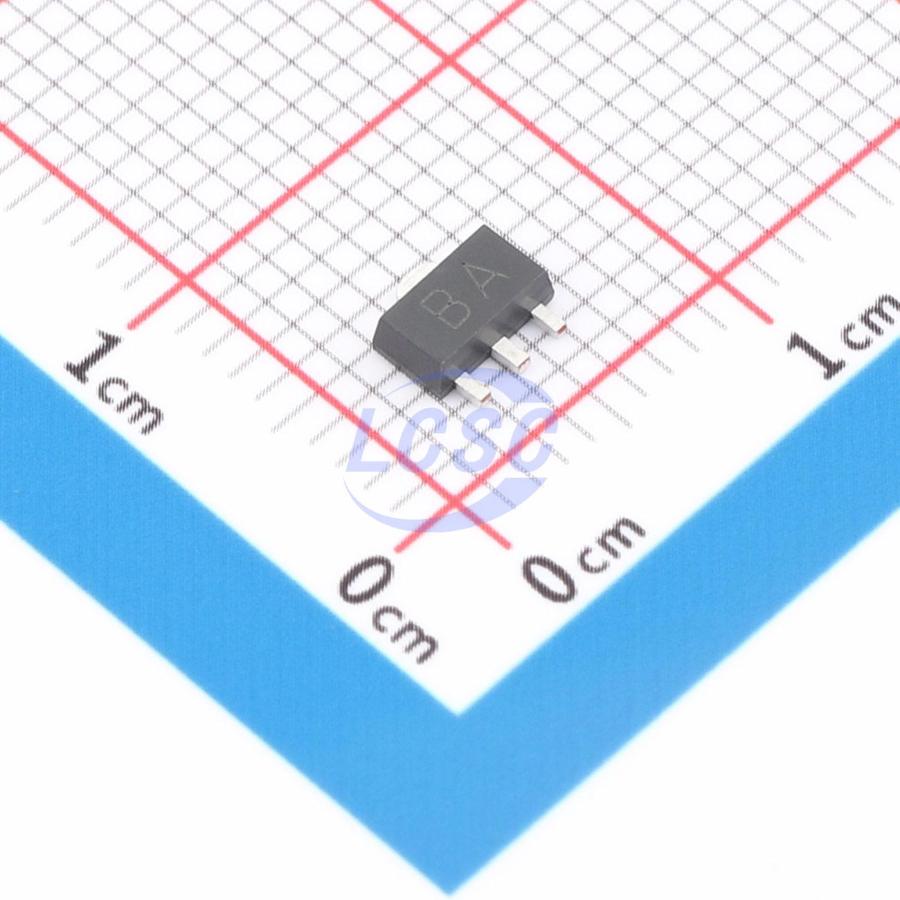

Корпус SOT-89 (TO-243AA) для поверхностного монтажа имеет увеличенный вывод коллектора, через который часть тепла отводится на печатную плату. За счёт этого транзистор способен рассеивать до 1,25 Вт без отдельного радиатора, что для компонента такого размера является заметным показателем.
Коэффициент передачи тока (hFE) не менее 63 при токе коллектора 150 мА и напряжении коллектор-эмиттер 2 В обеспечивает предсказуемое усиление в линейном режиме. Граничная частота 180 МГц позволяет применять транзистор в схемах с повышенной скоростью переключения, а напряжение насыщения коллектор-эмиттер не более 500 мВ при токе базы 50 мА и токе коллектора 500 мА снижает потери в ключевом режиме.
Максимальное напряжение коллектор-эмиттер составляет 45 В, ток отсечки коллектора не превышает 100 нА, а температура перехода допускается до 150°C. Эти ограничения задают границы применения: цепи с напряжением питания заметно ниже 45 В и умеренным тепловым режимом работы.
Основные характеристики
- Тип: биполярный транзистор NPN
- Корпус: SOT-89 (TO-243AA), поверхностный монтаж
- Максимальный ток коллектора: 1 А
- Максимальная рассеиваемая мощность: 1,25 Вт
- Максимальное напряжение коллектор-эмиттер: 45 В
- Коэффициент передачи тока (hFE, мин.): 63 при Ic 150 мА, Vce 2 В
- Граничная частота: 180 МГц
- Напряжение насыщения коллектор-эмиттер (макс.): 500 мВ при Ib 50 мА, Ic 500 мА
- Ток отсечки коллектора (макс.): 100 нА
- Рабочая температура перехода: до 150°C
Где применяется
- Ключевые каскады источников питания: малое напряжение насыщения и высокая граничная частота позволяют использовать транзистор как коммутирующий элемент в преобразователях напряжения.
- Управление реле и индикацией: ток коллектора до 1 А достаточен для прямого управления маломощными реле и группами светодиодов.
- Предварительные усилительные каскады: коэффициент hFE не менее 63 и граничная частота 180 МГц подходят для усиления слабых сигналов перед выходным каскадом.
- Сопряжение логических уровней: транзистор применяется как простой ключ для управления цепями с напряжением, отличным от уровня логических микросхем.
