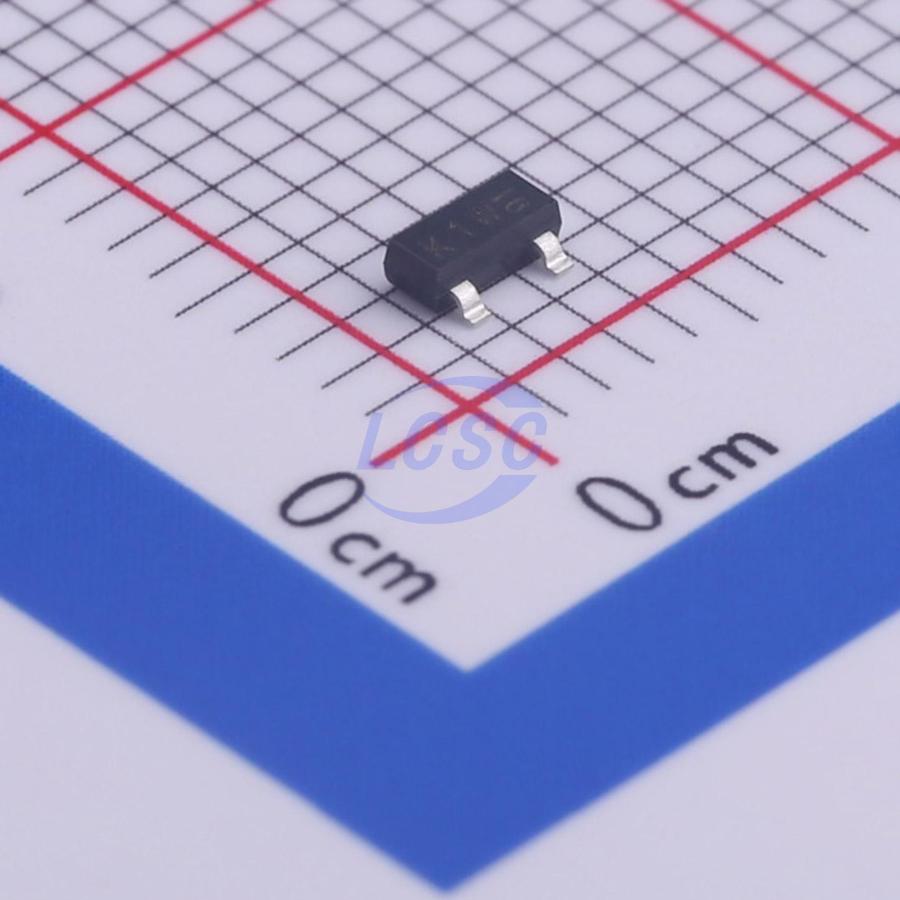

Транзистор BCW71,215 — биполярный NPN-транзистор в миниатюрном корпусе для поверхностного монтажа SOT23. Прибор рассчитан на работу в маломощных каскадах усиления и коммутации, где важны компактность посадочного места и стабильные параметры при небольших токах. Маркировка на корпусе — K1*.
Транзистор выпускается в паре исполнений BCW71 и BCW72, различающихся статическим коэффициентом передачи тока: у BCW71 hFE при токе коллектора 2 мА и напряжении 5 В лежит в диапазоне 110–220, у BCW72 — 200–450, при токе 10 мкА коэффициент составляет 90 и 150 соответственно. Такое деление позволяет подбирать экземпляр под нужный коэффициент усиления, не меняя корпус и посадочное место платы.
Коллекторный ток ограничен на уровне 100 мА в постоянном режиме и 200 мА в пиковом, рассеиваемая мощность — 250 мВт. Граничная частота усиления по току составляет 100 МГц, что покрывает задачи низкочастотного усиления сигнала и коммутации в аналоговых и импульсных узлах. Коэффициент шума не превышает 10 дБ, поэтому транзистор годится для входных каскадов с невысокими требованиями к шумовым характеристикам.
Напряжения насыщения коллектор-эмиттер и база-эмиттер приведены для двух рабочих точек: при токе базы 10 мА (коллекторный ток 0,5 мА) типовое напряжение коллектор-эмиттер составляет 120 мВ, при 50 мА (2,5 мА) — 210 мВ. Ёмкость коллектора не превышает 2,5 пФ, что ограничивает работу высокочастотными импульсами без заметного искажения фронтов. Для схем, где требуется дополнительное плечо противоположной проводимости, предусмотрена комплементарная пара PNP-транзисторов BCW69 и BCW70.
Основные характеристики
- Тип структуры: биполярный NPN-транзистор
- Исполнение: BCW71 / BCW72
- Корпус: SOT23, высота не более 1,1 мм, шаг выводов 1,9 мм, расстояние между выводами 0,95 мм, длина вывода 0,45 мм
- Максимальный постоянный ток коллектора: 100 мА
- Пиковый ток коллектора и базы: 200 мА
- Граничная частота: 100 МГц
- Рассеиваемая мощность: 250 мВт
- Тепловое сопротивление переход-среда: 500 К/Вт
- Коэффициент шума, не более: 10 дБ
- Статический коэффициент передачи тока (hFE) при 2 мА/5 В: 110–220 (BCW71), 200–450 (BCW72)
- Ёмкость коллектора: 2,5 пФ
- Диапазон рабочих температур: от -65 до +150 °C
- Комплементарная пара: BCW69, BCW70
Где применяется
- Малошумящие усилительные каскады: низкий коэффициент шума позволяет использовать транзистор во входных цепях аналоговых трактов
- Ключевые и коммутационные узлы: токовые и мощностные ограничения подходят для управления слаботочными нагрузками и логическими цепями
- Компактные SMD-платы: корпус SOT23 применяется там, где важна плотность монтажа и ограничена площадь платы
- Промышленная автоматика и бытовая электроника: сочетание доступного диапазона hFE и рабочих температур от -65 до +150 °C подходит для серийных схем общего назначения
