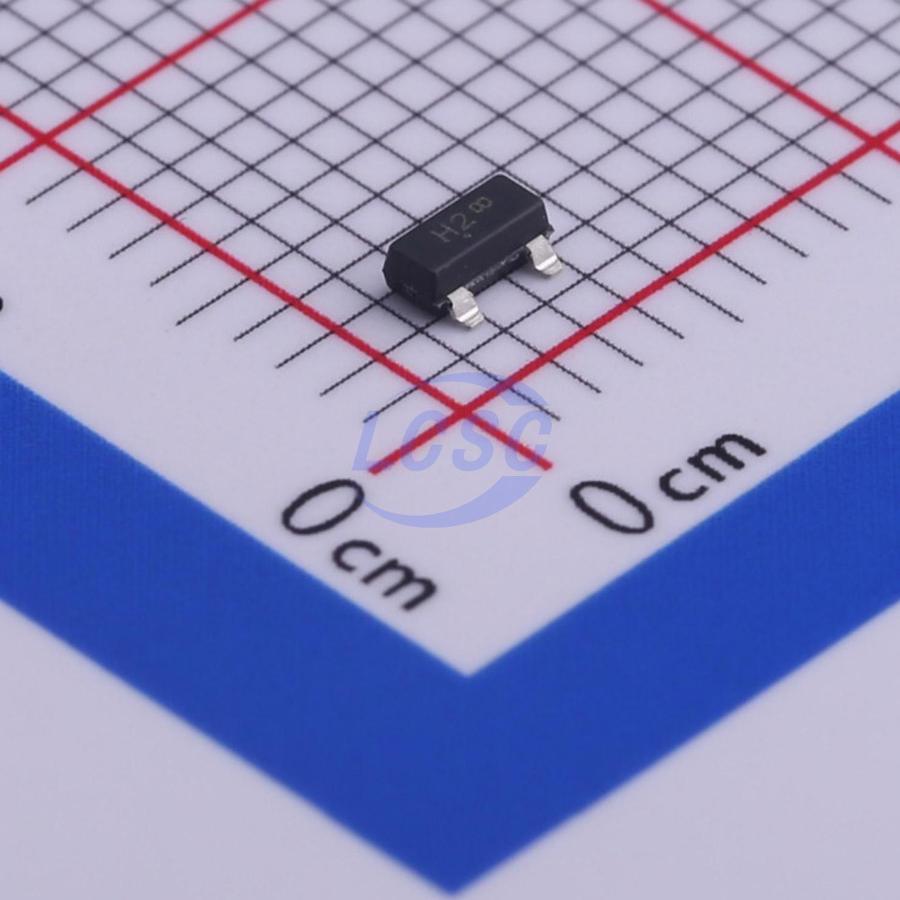

Биполярный транзистор PNP BCW70LT1G рассчитан на напряжение коллектор-эмиттер до 45 В и постоянный ток коллектора до 0,1 А. Это транзистор общего назначения в миниатюрном корпусе SOT-23 (Case 318, Style 6) для поверхностного монтажа — кремниевый кристалл с тремя выводами, применяемый как в усилительных каскадах малого сигнала, так и в ключевых схемах.
Коэффициент усиления по току (hFE) лежит в диапазоне 215–500 при токе коллектора 2 мА и напряжении коллектор-эмиттер 5 В — достаточно широкий разброс, типичный для транзисторов общего применения, что стоит учитывать при разработке схем с жёсткими требованиями к идентичности параметров между экземплярами. Напряжение насыщения база-эмиттер составляет от 0,6 до 0,75 В, коллектор-эмиттер — не более 0,3 В при токе коллектора 10 мА и токе базы 0,5 мА, что позволяет использовать транзистор в качестве ключа с приемлемыми потерями.
Пробивное напряжение коллектор-эмиттер — не менее 50 В при токе эмиттера −10 мкА и разомкнутой базе, пробой эмиттер-база — не менее 5,0 В. Обратный ток коллектора при комнатной температуре не превышает 100 нА, а при нагреве до 100 °C возрастает до 10 мкА, что нужно закладывать в тепловой расчёт схемы при повышенных температурах эксплуатации. Максимальная рассеиваемая мощность зависит от типа платы: 300 мВт на керамической подложке и 225 мВт на плате FR5 при температуре окружающей среды 25 °C, тепловое сопротивление переход-среда составляет соответственно 417 и 556 °C/Вт.
Коэффициент шума не превышает 10 дБ при токе коллектора 0,2 мА, напряжении коллектор-эмиттер 5 В и сопротивлении источника 2 кОм на частоте 1 кГц — параметр важен для применения транзистора в малошумящих входных каскадах звуковых и измерительных цепей. Максимальная температура перехода — 150 °C, хранение допускается в диапазоне от −55 до +150 °C. Компонент соответствует требованиям RoHS и не содержит галогенов и бромированных антипиренов.
Основные характеристики
- Тип: биполярный, PNP
- Максимальное напряжение коллектор-эмиттер: 45 В
- Максимальный ток коллектора: 0,1 А
- Коэффициент усиления hFE: 215–500
- Рассеиваемая мощность: 300 мВт (керамическая подложка) / 225 мВт (плата FR5)
- Коэффициент шума: не более 10 дБ
- Максимальная температура перехода: 150 °C
- Корпус: SOT-23, SMD
- Материал кристалла: кремний
Где применяется
- Усилительные каскады малого сигнала: широкий диапазон hFE позволяет использовать транзистор в типовых схемах усиления
- Ключевые и коммутационные схемы: невысокое напряжение насыщения снижает потери при переключении нагрузки
- Малошумящие входные цепи: низкий коэффициент шума подходит для звуковой и измерительной аппаратуры
- Бытовая электроника и схемы управления: компактный корпус и стандартный набор параметров упрощают замену в существующих платах
