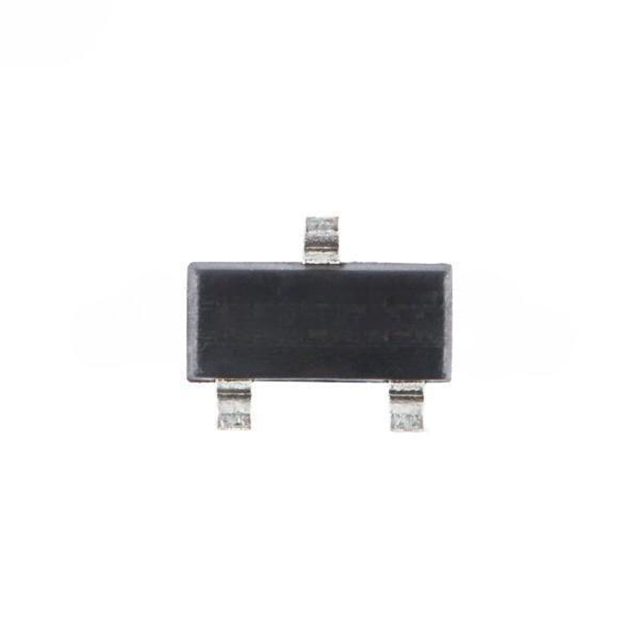

Транзистор Alpha & Omega AO3415A — полевой транзистор с изолированным затвором и p-каналом в корпусе SOT-23-3 для поверхностного монтажа. Максимальное напряжение сток–исток — 20 В. Такой транзистор обычно ставят в плюсовую цепь питания как ключ верхнего плеча: он открывается, когда напряжение на затворе ниже напряжения истока.
У этой модели низкое пороговое напряжение — не более 0,9 В при токе 250 мкА. Сопротивление открытого канала нормировано при напряжениях затвор–исток от 1,5 до 4,5 В. При 4,5 В типовое значение 34 мОм, максимальное 41 мОм. При 2,5 В — 42 и 53 мОм, при 1,8 В — 52 и 65 мОм, при 1,5 В типовое значение 61 мОм. Транзистор можно открывать от логики с низким питанием. Предельное напряжение на затворе — ±8 В.
Значение тока в источниках расходится. В наименовании указано 5 А, а в таблице предельных режимов при температуре окружающей среды 25 °C длительный ток стока равен 4 А, при 70 °C — 3,5 А. Для расчёта берите меньшее значение. Рассеиваемая мощность — 1,5 Вт при 25 °C и 1 Вт при 70 °C. Тепловое сопротивление переход–среда в установившемся режиме — 85 °C/Вт типовое, 100 °C/Вт максимальное. Реальный ток поэтому зависит от площади меди на плате.
Заряд затвора при 4,5 В — до 11 нКл, входная ёмкость — до 940 пФ при 10 В. Ток утечки стока при нулевом напряжении на затворе — 1 мкА. Встроенный диод выдерживает длительный ток 2 А. Диапазон температур перехода от -55 до +150 °C.
Статус позиции у производителя — «не для новых разработок». Для ремонта и серийных изделий, где она уже применена, поставка возможна. Для нового проекта лучше заранее выбрать актуальную замену.
Основные характеристики
- Тип: полевой транзистор, p-канал
- Напряжение сток–исток: 20 В
- Напряжение затвор–исток: ±8 В
- Ток стока при 25 °C: 4 А
- Ток стока при 70 °C: 3,5 А
- Сопротивление канала при 4,5 В: 34 мОм типовое, 41 мОм максимальное
- Пороговое напряжение: не более 0,9 В
- Мощность при 25 °C: 1,5 Вт
- Заряд затвора: 11 нКл
- Корпус: SOT-23-3
- Температура перехода: от -55 до +150 °C
Где применяется
- Коммутация питания: ключ верхнего плеча для включения и отключения узлов платы.
- Защита от переполюсовки: p-канальный транзистор в цепи питания не пропускает ток при обратной полярности.
- Портативная электроника: низкое пороговое напряжение допускает управление от батарейной логики.
- Нагрузки до нескольких ампер: узлы с небольшим током, где важна малая площадь платы.
