Транзистор BFS17WH6327 — биполярный NPN-транзистор общего высокочастотного применения производства Infineon. Он рассчитан на напряжение коллектор-эмиттер до 15 В, ток коллектора до 25 мА и рассеиваемую мощность до 280 мВт, что делает его пригодным для маломощных каскадов усиления и переключения на высоких частотах.
Граничная частота усиления по току достигает 1,4 ГГц в типовом режиме, а коэффициент усиления по току лежит в диапазоне от 40 до 150 в зависимости от режима работы и группы прибора. Такое сочетание параметров позволяет применять транзистор в усилительных и генераторных каскадах диапазона УКВ и выше.
Коэффициент шума не превышает 5 дБ, типовое значение — 3,5 дБ, а точка пересечения третьего порядка по интермодуляции составляет 22,5 дБм. Эти параметры важны для входных малошумящих каскадов приёмных трактов, где транзистор должен минимально искажать слабый сигнал.

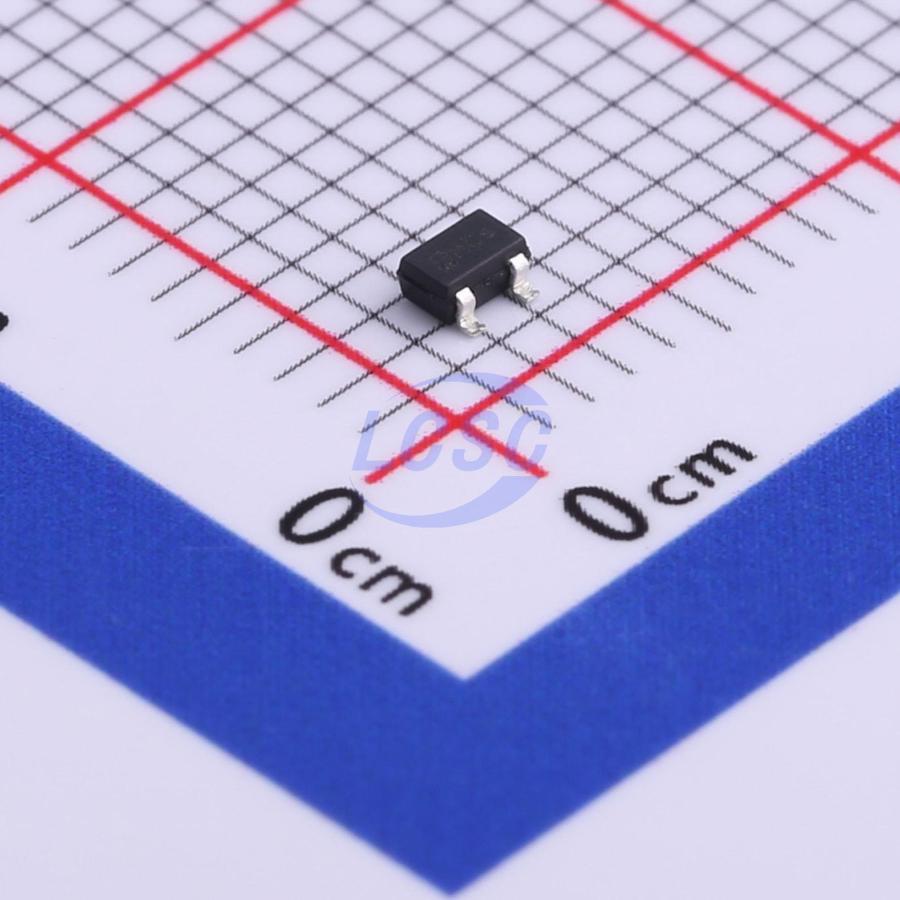

Транзистор выпускается в корпусе SOT323 с разводкой выводов база-эмиттер-коллектор и рассчитан на диапазон температур от -65 до +150 °C, включая температуру хранения.
Основные характеристики
- Максимальное напряжение коллектор-эмиттер: 15 В
- Максимальное напряжение коллектор-база: 25 В
- Максимальный ток коллектора: 25 мА (импульсный до 50 мА)
- Максимальная рассеиваемая мощность: 280 мВт
- Граничная частота (тип.): 1,4 ГГц
- Коэффициент усиления по току h21э: 40–150
- Коэффициент шума: 3,5–5 дБ
- Коэффициент усиления по мощности S21e: 14 дБ
- Точка пересечения третьего порядка (IP3): 22,5 дБм
- Корпус: SOT323
- Диапазон рабочих температур: от -65 до +150 °C
Где применяется
- Высокочастотные усилительные каскады: телекоммуникационное и радиопередающее оборудование
- Малошумящие входные каскады приёмников: усиление слабого сигнала с минимальными искажениями
- Генераторные и смесительные схемы: радиочастотные модули и синтезаторы частоты
- Портативные беспроводные устройства: компактный корпус SOT323 экономит место на плате
